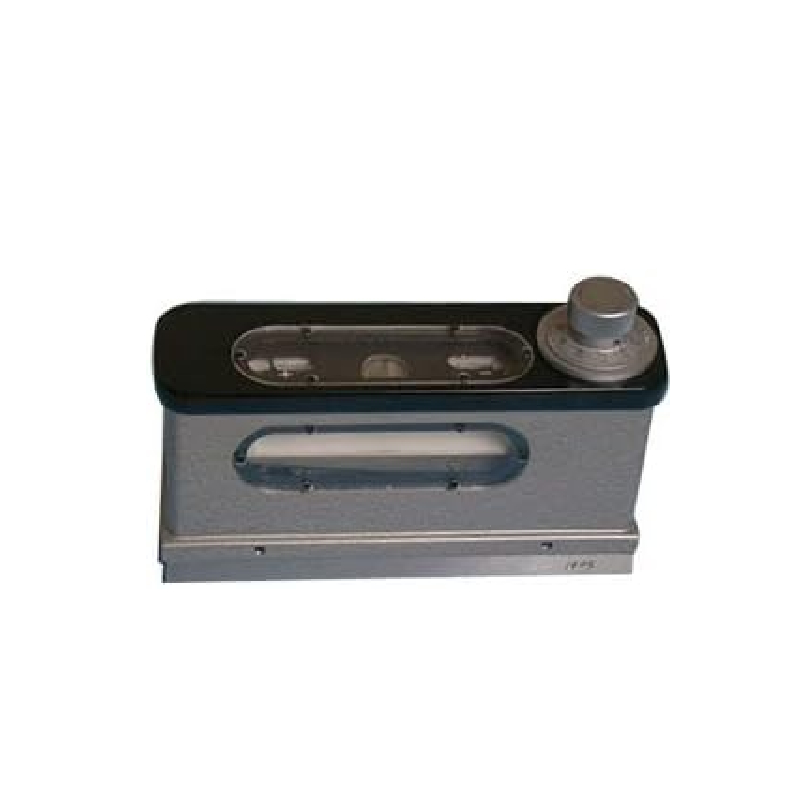

ஆப்டிகல் கலப்பு பட நிலை

1. 1.Application

பிளாட் மேற்பரப்பு மற்றும் உருளை மேற்பரப்பின் சாய்வுகளை கிடைமட்ட திசைக்கு அளவிடுவதில் ஆப்டிகல் கலப்பு பட நிலை பரவலாகப் பயன்படுத்தப்படுகிறது; ஸ்லைட்வே அல்லது இயந்திர கருவி அல்லது ஆப்டிகல் மெக்கானிக்கல் கருவியின் தளத்தின் விமானம் மற்றும் நேர்மை மற்றும் உபகரணங்களின் நிலையை நிறுவுவதற்கான சரியான தன்மை.

2. 2. தொழில்நுட்ப தரவு

(1) ஒவ்வொரு பட்டமளிப்பு மதிப்பு: … 0.01 மிமீ/மீ

(2) அதிகபட்ச அளவீட்டு வரம்பு: … 0 ~ 10 மிமீ/மீ

(3) கொடுப்பனவு: … 1 மிமீ/ஒரு மீட்டருக்குள் … 0.01 மிமீ/மீ

முழு அளவீட்டு வரம்பிற்குள் … 0.02 மிமீ/மீ

(4) வேலை மேற்பரப்பில் விமான விலகல் … 0.0003 மிமீ/மீ

(5) ஆவி மட்டத்தின் ஒவ்வொரு பட்டமளிப்பு மதிப்பும் … 0.1 மிமீ/மீ

(6) வேலை செய்யும் மேற்பரப்பு (எல்.டபிள்யூ): … 165 48 மிமீ

(7) கருவியின் நிகர எடை: … 2 கிலோ.

3.

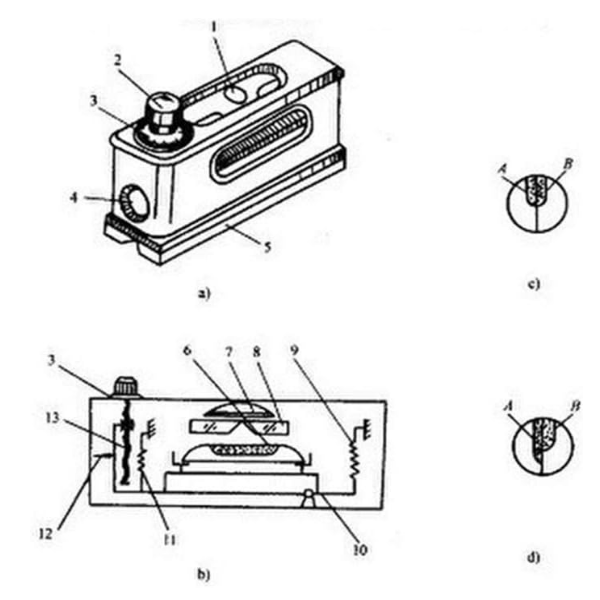

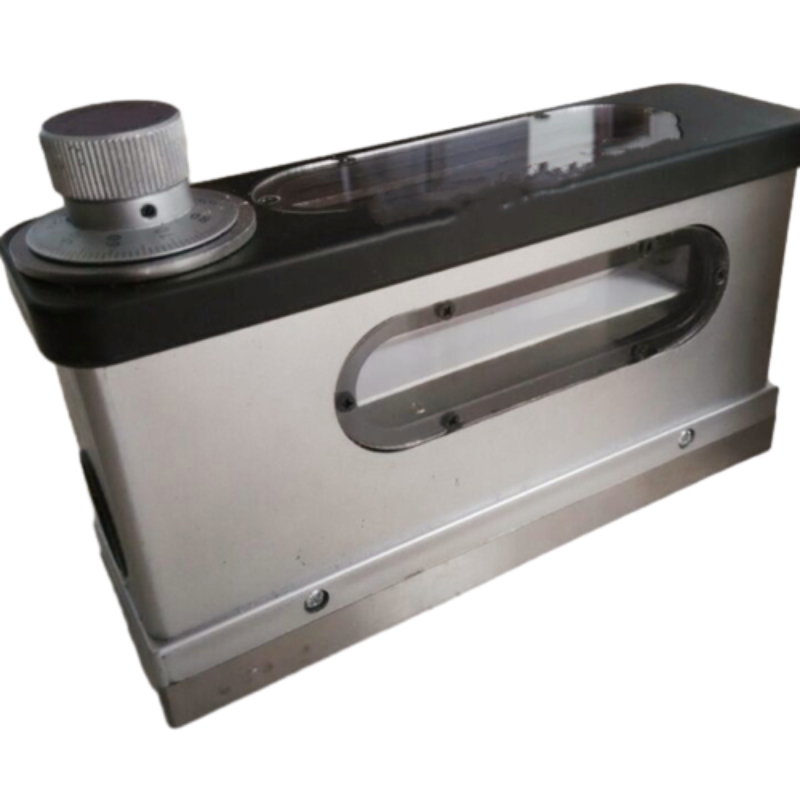

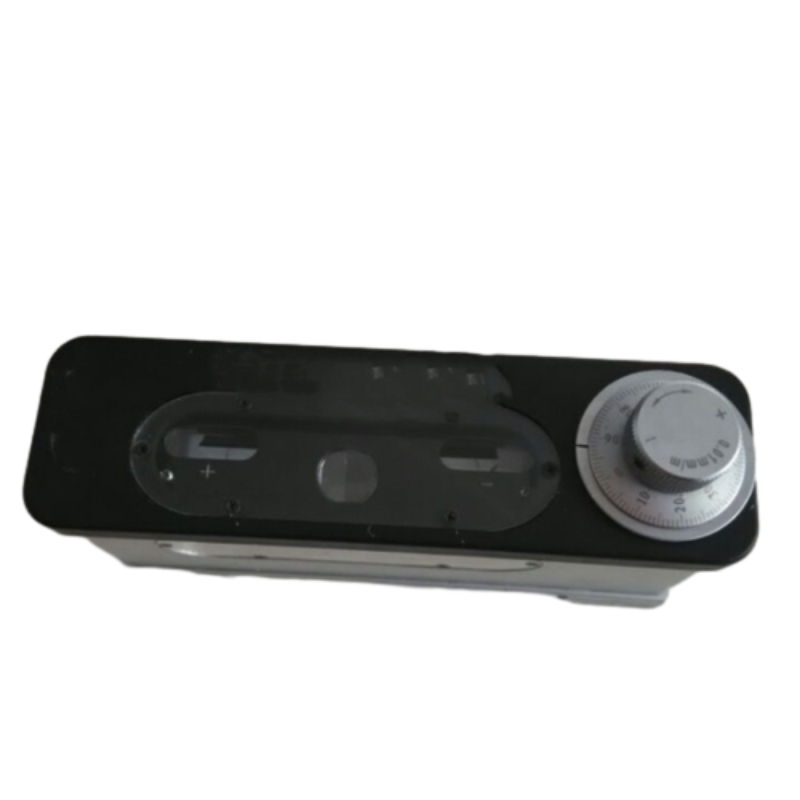

4. 3. கருவியின் கட்டமைப்பு:

கலப்பு பட நிலை முக்கியமாக மைக்ரோ சரிசெய்தல் திருகு, நட்டு, பட்டம் பெற்ற வட்டு, ஆவி நிலை, ப்ரிஸம், பூதக்கண்ணாடி, நெம்புகோல் மற்றும் வெற்று மற்றும் வி வேலை மேற்பரப்பு கொண்ட அடிப்படை போன்ற பின்வரும் பகுதிகளைக் கொண்டுள்ளது.

4. 4. வேலை செய்யும் கொள்கை:

கலப்பு பட நிலை PRISM ஐப் பயன்படுத்தி ஆவி நிலை கலவையில் காற்று குமிழி படங்களை பெறவும், வாசிப்பு துல்லியத்தை மேம்படுத்தவும் பெரிதாக்கப்படுகிறது மற்றும் வாசிப்பு உணர்திறனை மேம்படுத்த நெம்புகோல் மற்றும் மைக்ரோ ஸ்க்ரூ கடத்தும் அமைப்பைப் பயன்படுத்துகிறது. ஆகையால், 0.01 மிமீ/மீ சாய்வு கொண்ட வேலை துண்டு என்றால், அதை கலப்பு பட மட்டத்தில் துல்லியமாக படிக்க முடியும் (கலப்பு பட மட்டத்தில் ஆவி நிலை முக்கியமாக பூஜ்ஜியத்தைக் குறிக்கும் பாத்திரத்தை வகிக்கிறது).

5. 5. இயக்க முறை:

கலப்பு பட அளவை அளவிடும் பணித் துண்டின் வேலை மேற்பரப்பில் வைக்கவும் மற்றும் அளவிடும் பணியிடத்தின் சாய்வு கயிறு காற்று குமிழி படங்களை ஒத்துப்போகிறது; கயிறு காற்று குமிழி படங்கள் ஒன்றிணைந்து, படிப்பை உடனடியாக பெறும் வரை பட்டம் பெற்ற வட்டை சுழற்றுங்கள். அளவிடும் பணியிடத்தின் உண்மையான சாய்வு பின்வரும் சூத்திரத்தால் கணக்கிடப்படலாம்:

உண்மையான சாய்வு = சாய்வு மதிப்பு ஃபுல்க்ரம் தூர வட்டு வாசிப்பு

நரி எடுத்துக்காட்டு: வட்டு வாசிப்பு: 5 சாய்வு; இந்த கலப்பு பட நிலை அதன் சாய்வு மதிப்பு மற்றும் ஃபுல்க்ரம் தூரத்துடன் நரி கொண்டிருப்பதால், அதாவது சாய்வு மதிப்பு: 0.01 மிமீ/மீ மற்றும் ஃபுல்க்ரம் தூரம்: 165 மிமீ.

எனவே: உண்மையான சாய்வு = 165 மிமீ 5 0.01/1000 = 0.00825 மிமீ

6.
7. 6. ஆபரேஷன் அறிவிப்பு:

(1) பயன்படுத்துவதற்கு முன், எண்ணெய் தூசியை பெட்ரோல் மூலம் சுத்தம் செய்து, பின்னர் உறிஞ்சக்கூடிய துணியால் சுத்தம் செய்யுங்கள்.

(2) வெப்பநிலை மாற்றம் கருவியில் பெரும் செல்வாக்கைக் கொண்டுள்ளது, எனவே பிழையைத் தவிர்க்க இது வெப்ப மூலத்துடன் பிரிக்கப்பட வேண்டும்.

(3) அளவிடும் போது, கயிறு காற்று குமிழி படங்கள் முற்றிலும் ஒத்துப்போகும் வரை பட்டம் பெற்ற வட்டை சுழற்றுங்கள், பின்னர் நேர்மறை மற்றும் எதிர்மறை திசைகளில் வாசிப்புகளை எடுக்கலாம்.

(4) கருவி சரியான பூஜ்ஜிய நிலையில் காணப்பட்டால், அது சரிசெய்யப்படலாம்; கருவியை ஒரு நிலையான அட்டவணையில் வைத்து, பட்டம் பெற்ற வட்டை சுழற்றி கயிறு காற்று குமிழி படங்களை அமைக்க முதலில் படிக்க ஒரு; பின்னர் கருவியை 180o க்குள் திருப்பி அதன் அசல் இடத்திற்கு மீண்டும் வைக்கவும். இரண்டாவது வாசிப்பைப் பெற கயிறு காற்று குமிழ்கள் ஒத்துப்போக பட்டம் பெற்ற வட்டை ரோட்டேட் செய்யுங்கள். எனவே 1/2 (α +β) என்பது கருவியின் பூஜ்ஜிய விலகல் ஆகும். பட்டம் பெற்ற வட்டில் மூன்று துணை திருகுகளை அவிழ்த்து, பொறிக்கப்பட்ட சரிசெய்தல் தொப்பியைக் கையால் லேசாக அழுத்தவும்; பூஜ்ஜிய விலகல் மற்றும் புள்ளி வரி கலவையைப் பெற வட்டை 1/2 (α +β) ஆல் சுழற்றுங்கள்; கடைசியில் திருகுகளை கட்டுங்கள்.

(5) வேலைக்குப் பிறகு, கருவியின் வேலை மேற்பரப்பு சுத்தம் செய்யப்பட்டு அமிலம் இல்லாத, நீரிழிவு, ஆன்டிரஸ்ட் எண்ணெய் மற்றும் ஆன்டிரஸ்ட் பேப்பருடன் பூசப்பட வேண்டும்; அதை மர பெட்டியில் வைத்து பின்னர் சுத்தமான உலர்ந்த இடத்தில் சேமிக்கவும்.

சூடான குறிச்சொற்கள்: ஆப்டிகல் கலப்பு பட நிலை ஆப்டிகல் கலப்பு பட நிலை சப்ளையர்கள் சீனா ஆப்டிகல் கலப்பு பட நிலை ஆப்டிகல் கலப்பு பட நிலை தொழிற்சாலை நிலையான ஆப்டிகல் கலப்பு பட நிலை

தொழில்நுட்ப அளவுருக்கள்

- தட்டு மதிப்பு 0.01 மிமீ/மீ

- அளவீட்டு வரம்பு 0-10 மில்லிமீட்டர்/மீட்டர்

- பெற்றோர்-குழந்தை பிழை mm 1 மிமீ/மீ+0.01 மிமீ/மீ

- முழு அளவீட்டு வரம்பிற்குள் பெற்றோரின் பிழை ± 0. 02 மில்லிமீட்டர்/மீட்டர்

- 0.003 மிமீ பெஞ்ச் பிளாட்னஸ் விலகல்

- செல் மதிப்பு குவிப்பு தரநிலை 0.1 மில்லிமீட்டர்/மீட்டர்

- அலுவலக மேசை அளவு 165 x 48 மில்லிமீட்டர்

- நிகர எடை 2.2 கிலோகிராம்

ஆப்டிகல் கலப்பு பட நிலை பராமரிப்பு: ஆன்டிரஸ்ட் எண்ணெய் மற்றும் சேமிப்பு உதவிக்குறிப்புகள்

சரியான பராமரிப்பு உங்கள் ஆப்டிகல் கலப்பு பட நிலை அதன் 0.01 மிமீ/மீ துல்லியம் மற்றும் ஆயுள் ஆகியவற்றைத் தக்க வைத்துக் கொள்வதை உறுதி செய்கிறது. அதன் ப்ரிஸம் தொழில்நுட்பம் மற்றும் இயந்திர கூறுகளைப் பாதுகாக்க இந்த படிகளைப் பின்பற்றவும்:

1. மேற்பரப்பு பாதுகாப்புக்காக தினசரி சுத்தம்

பயன்பாட்டிற்குப் பிறகு, எண்ணெய்கள் மற்றும் தூசிகளை அகற்றுவதற்காக வேலை செய்யும் மேற்பரப்புகளை (வி-க்ரூவ், விளிம்புகள், லென்ஸ்கள்) ஐசோபிரைல் ஆல்கஹால் மூலம் துடைக்கவும். பிடிவாதமான குப்பைகளுக்கு மென்மையான தூரிகையைப் பயன்படுத்தவும் – ஒருபோதும் சிராய்ப்புகள், இது ஆப்டிகல் பாகங்களை கீறலாம் அல்லது உலோக பூச்சுகளை சேதப்படுத்தும். இது துல்லியமான வாசிப்புகளுக்கு முக்கியமான துல்லியமான தரை மேற்பரப்புகளை (RA ≤ 0.1μm) பாதுகாக்கிறது.

2. உலோக பாகங்களுக்கான வழக்கமான ஆன்டிரஸ்ட் பராமரிப்பு

கிரானைட் அடிப்படை அரிப்பை எதிர்க்கும்போது, உலோகக் கூறுகள் (திருகுகள், நெம்புகோல்கள், கீல்கள்) பாதுகாப்பு தேவை. ஒவ்வொரு 3 மாதங்களுக்கும் அல்லது ஈரப்பதம் வெளிப்பாட்டிற்குப் பிறகு ஸ்டோரேனின் அமிலமற்ற ரஸ்ட் எதிர்ப்பு எண்ணெயைப் பயன்படுத்துங்கள்:

கிரானைட்/லென்ஸ்கள் மீது பூல் செய்வதைத் தவிர்த்து, ஒரு துளி மூலம் நூல்கள் மற்றும் பிவோட்களுக்கு மெல்லியதாக தடவவும்.
பறிமுதல் செய்வதைத் தடுக்கிறது: உருளை சாய்வு அளவீடுகளுக்கு நெம்புகோல் பொறிமுறை உணர்திறனை (0.001 மிமீ துல்லியம்) பராமரிக்கிறது.

3. உகந்த சேமிப்பு நடைமுறைகள்

வெப்பநிலை/ஈரப்பதம் சேதத்தைத் தவிர்க்க சேர்க்கப்பட்ட கடினமான வழக்கு அல்லது உலர்ந்த அமைச்சரவையில் சேமிக்கவும்:

சுற்றுச்சூழல்: 10 ° C -30 ° C, <60% ஈரப்பதம் லென்ஸ் ஒடுக்கம் மற்றும் ஆப்டிகல் விலகலைத் தடுக்க.
பொருத்துதல்: துடுப்பு இடங்களில் தட்டையான அல்லது நிமிர்ந்து போடுங்கள்; ஆப்டிகல் அமைப்பை தவறாக வடிவமைப்பதைத் தவிர்க்க ஒருபோதும் கனமான பொருள்களின் கீழ் இல்லை.
நீண்ட கால சேமிப்பு: ரஸ்ட் எதிர்ப்பு எண்ணெயை மீண்டும் விண்ணப்பித்து சிலிக்கா பாக்கெட்டைச் சேர்க்கவும்; பயன்பாட்டிற்கு 24 மணி நேரத்திற்கு முன் ஆய்வு செய்யுங்கள், 180 ° சுழற்சி அளவுத்திருத்தம் வழியாக பூஜ்ஜிய நிலையை சரிபார்க்கவும்.

4. மாதாந்திர செயல்பாட்டு ஆய்வுகள்

நம்பகத்தன்மையை உறுதிப்படுத்த தொடர்ந்து செயல்திறனை சரிபார்க்கவும்:

குமிழி தெளிவு: கலப்பு குமிழி படம் மங்காமல் சீராக சீரமைக்கப்படுகிறது என்பதை உறுதிப்படுத்தவும்.
நெம்புகோல் இயக்கம்: மென்மையான சுழற்சிக்கான மைக்ரோ-திருகுகளை சோதிக்கவும்-கஷ்டம் சமிக்ஞைகள் உயவு தேவை.
தட்டையான சோதனை: தொழிற்சாலை அளவீடு செய்யப்பட்ட தட்டையான தன்மையை (± 0.0003 மிமீ/மீ) சரிபார்க்க குறிப்பு தட்டைப் பயன்படுத்தவும்.

5. நீண்ட ஆயுளுக்கு ஸ்டோரேனின் ஆதரவு

உச்ச செயல்திறனை பராமரிக்க எங்கள் நிபுணர் சேவைகளை மேம்படுத்துங்கள்:

தொழிற்சாலை மறுசீரமைப்பு: முக்கியமான பயன்பாடுகளுக்கான ஐஎஸ்ஓ-சான்றளிக்கப்பட்ட உபகரணங்கள் வழியாக 0.01 மிமீ/மீ துல்லியத்தை மீட்டெடுக்கிறது.
உண்மையான பாகங்கள்: மாற்று கூறுகள் பொருந்தக்கூடிய தன்மையை உறுதிசெய்கின்றன மற்றும் அசல் துல்லியத்தை பாதுகாக்கின்றன.

இந்த படிகளைப் பின்பற்றுவதன் மூலம், உங்கள் ஸ்டோரேன் ஆப்டிகல் கலப்பு பட நிலை தொழில்துறை சீரமைப்பு பணிகளுக்கு நிலையான துல்லியத்தை வழங்கும், இது எங்கள் 30+ ஆண்டுகால பொறியியல் நிபுணத்துவத்தால் ஆதரிக்கப்படுகிறது.

ஆப்டிகல் கலப்பு பட நிலை பூஜ்ஜிய நிலை அளவுத்திருத்தம்: 180 ° சுழற்சி முறை விளக்கப்பட்டது

உங்கள் ஸ்டோரேன் ஆப்டிகல் கலப்பு பட மட்டத்திற்கு அதன் 0.01 மிமீ/மீ துல்லியம் மற்றும் ± 0.0003 மிமீ/மீ தட்டையான தன்மையை பராமரிக்க துல்லியமான பூஜ்ஜிய அளவுத்திருத்தம் மிக முக்கியமானது. 180 ° சுழற்சி முறை நுட்பமான ஒளியியல் அல்லது இயந்திர மாற்றங்களை நீக்குகிறது, சி.என்.சி இயந்திர சீரமைப்பு அல்லது விண்வெளி கூறு ஆய்வு போன்ற முக்கியமான பணிகளில் நம்பகமான அளவீடுகளை உறுதி செய்கிறது. இங்கே ஒரு நெறிப்படுத்தப்பட்ட, படிப்படியான வழிகாட்டி:

1. ஏன் அளவீடு செய்ய வேண்டும்?

தாக்கங்கள், அதிர்வுகள் அல்லது வெப்பநிலை ஏற்ற இறக்கங்கள் மட்டத்தின் பூஜ்ஜிய குறிப்பை மாற்றும், இது அளவீட்டு சறுக்கலுக்கு வழிவகுக்கும். அளவுத்திருத்தம் கருவியின் ஆப்டிகல் ப்ரிஸம் மற்றும் நெம்புகோல் அமைப்புடன் குமிழி குப்பியை மாற்றியமைக்கிறது, தொழில்துறை பயன்பாடுகளுக்கான நிலையான அடிப்படைகளை உறுதி செய்கிறது, அங்கு 0.001 மிமீ விலகல்கள் ஏற்றுக்கொள்ள முடியாதவை -இயந்திர கருவி வழிகாட்டிகள் அல்லது கட்டமைப்பு கட்டமைப்புகளை சரிபார்ப்பது.

2. அமைவு தேவைகள்

ஸ்டோரேன் ஆப்டிகல் கலப்பு பட நிலை (வி-க்ரோவ் பேஸ் மற்றும் மைக்ரோ-சரிசெய்தல் திருகு இடம்பெறும்)
சான்றளிக்கப்பட்ட துல்லிய குறிப்பு பிளாட் (எ.கா., எங்கள் ஸ்டோரன் கிரானைட் மேற்பரப்பு தட்டு, தட்டையானது ≤0.0002 மிமீ/மீ)
வெப்பநிலை-உறுதிப்படுத்தப்பட்ட சூழலில் ஒரு சுத்தமான, அதிர்வு இல்லாத வொர்க் பெஞ்ச் (18 ° C-22 ° C பரிந்துரைக்கப்படுகிறது)

3. படி 1: ஆரம்ப அளவீட்டு

குறிப்பு பிளாட்டில் நிலையை நீளமாக வைக்கவும், வி-க்ரோவிவ் தளத்தை பிளாட்டின் மைய அச்சுடன் சீரமைக்கவும். 45 ° ப்ரிஸம் அமைப்பால் உருவாக்கப்படும் கலப்பு குமிழி படம்-சரியான முறையில் வ்யூஃபைண்டரில் ஒன்றுடன் ஒன்று இருக்கும் வரை மைக்ரோ-சரிசெய்தல் திருகு சுழற்றுங்கள். உண்மையான பூஜ்ஜியத்திலிருந்து தற்போதைய விலகலை பிரதிபலிக்கும் இந்த ஆரம்ப அளவிலான வாசிப்பை (அ) பதிவு செய்யுங்கள்.

4. படி 2: 180 ° சுழற்சி & இரண்டாவது வாசிப்பு

பிளாட்டில் அதன் நீளமான நோக்குநிலையை பராமரிக்கும் போது 180 ° இறுதி முதல் இறுதி வரை கவனமாக புரட்டவும் (எந்த பக்கவாட்டு இயக்கத்தையும் தவிர்க்கவும்). குமிழி படத்தை சீரமைக்க மைக்ரோ-ஸ்க்ரூவை மீண்டும் சரிசெய்யவும், புதிய வாசிப்பை (பி) பதிவு செய்யவும். வித்தியாசம் Δ = | a – b | பூஜ்ஜிய நிலை பிழையைக் குறிக்கிறது; ஸ்டோரேன் அளவுகளுக்கான சிறந்த மதிப்புகள் ≤0.005 மிமீ/மீ ஆக இருக்க வேண்டும்.

5. படி 3: பிழை திருத்தம் மற்றும் சரிபார்ப்பு

இலக்கு பூஜ்ஜிய நிலையை நடுப்பகுதி எனக் கணக்கிடுங்கள்: c = (a + b)/2. பூஜ்ஜிய-சரிசெய்தல் திருகு (பொதுவாக குமிழி குப்பியின் அருகே அமைந்துள்ளது) பாதுகாப்பு தொப்பியை தளர்த்தவும், அளவு சி படிக்கும் வரை திருகு சுழற்றவும், பின்னர் மறுபரிசீலனை செய்யவும். 3-4 படிகளை ≤ .0.002 மிமீ/மீ வரை மீண்டும் செய்யவும், குறைந்த எஞ்சிய பிழையை உறுதி செய்கிறது.

6. துல்லியத்திற்கான சார்பு உதவிக்குறிப்புகள்

டிரிபிள்-செக் நிலைத்தன்மை: 3 அளவுத்திருத்த சுழற்சிகளைச் செய்யுங்கள், குறிப்பாக நிலையை கொண்டு சென்ற பிறகு அல்லது வெப்பநிலை ஊசலாட்டங்களுடன் சூழலில் பணிபுரிந்த பிறகு, மீண்டும் மீண்டும் முடிவுகளை உறுதிப்படுத்த.
நகரும் பகுதிகளை உயவூட்டுதல்: மென்மையான, பின்னடைவு இல்லாத செயல்பாட்டை உறுதிசெய்யவும், பிணைப்பைத் தடுக்கவும் சரிசெய்தலுக்கு முன் ஸ்டோரேனின் அமிலமற்ற எண்ணெயின் ஒரு துளி மைக்ரோ-ஸ்க்ரூவுக்கு பயன்படுத்தவும்.
சுற்றுச்சூழல் கட்டுப்பாடு: வெப்ப மூலங்கள் அல்லது வரைவுகளுக்கு அருகில் அளவீடு செய்வதைத் தவிர்க்கவும், ஏனெனில் சிறிய வெப்பநிலை சாய்வுகள் கூட கிரானைட் தளத்தின் பரிமாண நிலைத்தன்மையை பாதிக்கும் மற்றும் பிழைகளை அறிமுகப்படுத்தலாம்.

7. ஸ்டோரேனின் அளவுத்திருத்த ஆதரவு

ஒவ்வொரு ஸ்டோரேன் ஆப்டிகல் கலப்பு பட மட்டத்திலும் என்ஐஎஸ்டி-வெட்டக்கூடிய அளவுத்திருத்த சான்றிதழ் உள்ளது, ஆனால் காலாண்டு இன்-ஃபீல்ட் சோதனைகள் அதிக பயன்பாட்டிற்கு பரிந்துரைக்கப்படுகின்றன. எங்கள் ஆதரவு அடங்கும்:

தொழிற்சாலை மறுசீரமைப்பு: அதிக பங்கு பயன்பாடுகளுக்கு லேசர் இன்டர்ஃபெரோமீட்டர்களைப் பயன்படுத்தி அசல் 0.01 மிமீ/மீ துல்லியத்தை மீட்டமைத்தல்.
உண்மையான உதிரி பாகங்கள்: நீண்டகால பயன்பாட்டினுக்காக உடனடியாக கிடைக்கக்கூடிய சரிசெய்தல் திருகுகள் மற்றும் பராமரிப்பு கருவிகள்.
வீடியோ பயிற்சிகள் மற்றும் நிபுணர் வழிகாட்டுதல்: ஆன்-சைட் அளவுத்திருத்த நடைமுறைகளுக்கு உதவ படிப்படியான வீடியோக்கள் மற்றும் பொறியாளர் ஆதரவு.

இறுதி குறிப்புகள்

180 ° சுழற்சி முறையை மாஸ்டரிங் செய்வது உங்கள் ஸ்டோரேன் ஆப்டிகல் கலப்பு பட நிலை உருளை சாய்வு அளவீடுகள், இயந்திர கருவி தட்டையான சோதனைகள் மற்றும் பிற முக்கியமான சீரமைப்புகளுக்குத் தேவையான துல்லியத்தை வழங்குகிறது என்பதை உறுதி செய்கிறது. சரியான அளவுத்திருத்தத்துடன், எங்கள் 30+ ஆண்டுகால பொறியியல் நிபுணத்துவத்தால் ஆதரிக்கப்படும் இந்த கருவி, உங்கள் தரக் கட்டுப்பாட்டு பணிப்பாய்வுகளில் ஒரு இன்றியமையாத சொத்தாக மாறும், ஒவ்வொரு அளவீட்டும் முதலாவதாக நம்பகமானது என்பதை உறுதிசெய்கிறது.
