கட்டுப்பாட்டு வால்வு

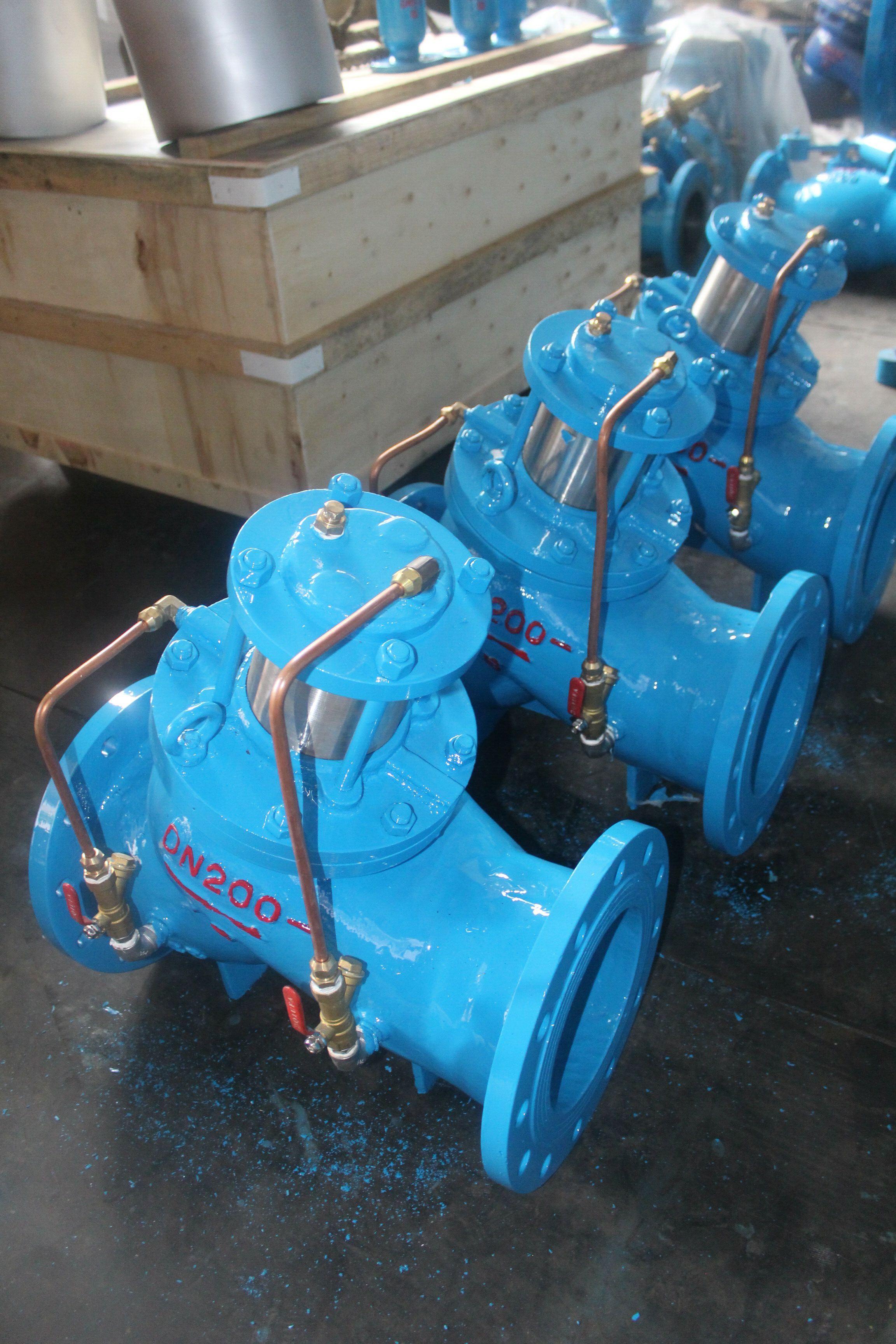

ஒரு மல்டிஃபங்க்ஸ்னல் பம்ப் கட்டுப்பாட்டு வால்வு ஒரு முக்கிய வால்வு மற்றும் ஒழுங்குபடுத்தும் வால்வு மற்றும் ரிசீவர் அமைப்பைக் கொண்டுள்ளது, வால்வு உடல் டி.சி வகை வால்வு உடலை ஏற்றுக்கொள்கிறது, பிரதான வால்வு கட்டுப்பாட்டு அறை டயாபிராம் வகை அல்லது பிஸ்டன் வகை இரட்டை கட்டுப்பாட்டு அறை கட்டமைப்பாகும், கட்டுப்பாட்டு அறை என்பது பொதுவான ஹைட்ராலிக் கட்டுப்பாட்டு வால்வின் கட்டுப்பாட்டு செயல்பாட்டை அதிகரிக்கிறது, மேலும் பம்ப் திறப்பு, பம்ப் ஓப்பனிங் போன்றவற்றை உணர்கிறது ஒற்றை வால்வு மற்றும் ஒற்றை சரிசெய்தல் மூலம் பம்ப் கடையின் பல செயல்பாட்டு கட்டுப்பாடு. மல்டிஃபங்க்ஸ்னல் கட்டுப்பாடு.

இந்த தயாரிப்பு உயரமான கட்டிட நீர் வழங்கல் அமைப்புகள் மற்றும் பிற நீர் வழங்கல் அமைப்பு பம்ப் கடையின் குழாய்களில் பயன்படுத்தப்படுகிறது, பம்ப் தொடக்கத்தைத் தடுக்கவும், நீர் சுத்தியலின் குழாய்த்திட்டத்தைத் தடுக்கவும், பம்பைப் பாதுகாக்க நீர் பின்னிணைப்பைத் தடுக்கவும், மற்றும் குழாய் பாதுகாப்பைப் பராமரிக்கவும். பம்ப் செயல்பாட்டின் ஆட்டோமேஷனை உணர, நிர்வாகத்தை எளிமைப்படுத்துதல், உழைப்பைக் குறைத்தல் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதற்காக, மக்கள் கையேடு வால்வுகளை மாற்ற ஹைட்ராலிக் வால்வுகள் மற்றும் மின்சார வால்வுகளைப் பயன்படுத்துகிறார்கள், மோனோபிளாக் வால்வுகளுக்கு பல தொழில்நுட்ப மேம்பாடுகள், மெதுவாகத் திறக்கும் மற்றும் மெதுவாக மூடப்பட்ட பின்ஸ்டாப் வால்வுகள், மெதுவாக மூடும் வால்வ்ஸ், டொஃபான்ஸ்-க்ளோஸிங் கேட், தானியங்கி புதிய-மூடியது, தானியங்கு புதிய-க்ளோசிங் கேட், தானியங்கி புதிய-மூடிமறைக்கும் புதிய-மூடியது, வால்வுகளின் வகைகள்.

நுழைவாயில் வால்வு

தி நுழைவாயில் வால்வு வழக்கமாக ஒரு மூடிய நிலையில் இருக்கும், பம்ப் தொடங்கும் போது கேட் வால்வு மெதுவாக திறக்கப்படும், மற்றும் பம்ப் நிறுத்தப்படும் போது, கேட் வால்வு முதலில் மூடப்படும், பின்னர் ஒரு குறிப்பிட்ட அளவிற்குப் பிறகு மெதுவாக மூடப்படும். மூடிய கேட் தொடக்க மற்றும் மூடிய வாயில் பம்பை நிறுத்துவது, பம்ப் நீர் சுத்தி திறப்பதை திறம்பட தடுக்கலாம் மற்றும் பம்ப் நீர் சுத்தியலை நிறுத்தலாம், அதே நேரத்தில், பம்ப் தொடங்கும் போது மோட்டார் சுமையை குறைக்கவும், குறைந்தபட்ச தண்டு சக்தி, பொதுவாக வடிவமைப்பு தண்டு சக்தியின் 30% மட்டுமே பம்ப் ஓட்ட விகிதத்தில் பம்ப். கேட் வால்வின் மற்றொரு செயல்பாடு என்னவென்றால், கேட் வால்வு மூடப்படும் போது, இது வால்வுகள் மற்றும் பம்புகளான பேக்ஸ்டாப் வால்வுகள் மற்றும் கேட் வால்வு மற்றும் பம்பிற்கு இடையில் நிறுவப்பட்ட பம்புகள் போன்ற பாதுகாப்பான அணுகல் நிலைமைகளை வழங்க முடியும், இது அழுத்தக் குழாயிலிருந்து நீர் திரும்புவதைத் தடுக்கிறது.

காசோலை வால்வு

தி காசோலை வால்வு திசையை மாற்றுவதிலிருந்து திடீர் மின்சாரம் செயலிழந்ததால் ஏற்படும் நீர் ஓட்டத்தைத் தடுக்கிறது மற்றும் பின்னடைவைத் தடுக்கிறது. பம்பின் திடீரென பணிநிறுத்தம் நீர் சுத்தியலால் பாதிக்கப்படுகிறது. பம்பின் வடிவியல் தலை உயரம் பெரியதாக இருக்கும்போது, கடுமையான நீர் சுத்தியலின் உடனடி உயர் அழுத்தம் குழாய் சிதைவு மற்றும் கடுமையான உற்பத்தி விபத்துகளுக்கு வழிவகுக்கும்.

நீர் சுத்தி எலிமினேட்டர்

ஒழுங்கற்ற நீர் சுத்தி விஷயத்தில் திரவங்களின் ஓட்டத்தை நிறுத்த வேண்டிய அவசியமின்றி நீர் சுத்தி எலிமினேட்டர் பரிமாற்ற அமைப்பில் உள்ள அனைத்து வகையான திரவங்களையும் திறம்பட அகற்ற முடியும் மற்றும் பரிமாற்ற அமைப்பில் எழுச்சி நீர் அதிர்ச்சி அலை அதிர்ச்சியை உருவாக்கக்கூடும், இதனால் அழிவுகரமான அதிர்ச்சி அலைகளை நீக்குவதை அடைய, ஒரு பாதுகாப்பு நோக்கத்தை வகிக்கவும். எனவே டிரான்ஸ்மிஷன் பைப்லைன் சேத முறையில் நீர் சுத்தியலைத் தடுப்பதற்காக, பெரும்பாலும் நீர் சுத்தி எலிமினேட்டரில் நிறுவப்பட்ட பம்ப் பிரஷர் நீர் குழாய்.

மூன்று-இன்-ஒன் பாதுகாப்பு: மல்டிஃபங்க்ஸ்னல் கண்ட்ரோல் வால்வுகள் கேட், காசோலை மற்றும் நீர் சுத்தி எலிமினேட்டர் செயல்பாடுகளை எவ்வாறு ஒருங்கிணைக்கின்றன

ஸ்டோரேனின் கட்டுப்பாட்டு வால்வு மூன்று முக்கியமான செயல்பாடுகளை ஒன்றிணைப்பதன் மூலம் தொழில்துறை திரவ நிர்வாகத்தை மறுவரையறை செய்கிறது-கேட் வால்வு தனிமைப்படுத்தல், செக் வால்வ் பேக்ஃப்ளோ தடுப்பு மற்றும் நீர் சுத்தி நீக்குதல்-ஒற்றை, விண்வெளி சேமிப்பு வடிவமைப்பில். பாரம்பரிய பல வால்வு அமைப்புகளை மாற்றுவதற்காக வடிவமைக்கப்பட்டுள்ளது, எங்கள் ஓட்டக் கட்டுப்பாட்டு வால்வு மற்றும் நீர் அழுத்தக் கட்டுப்பாட்டு வால்வு தீர்வுகள் குழாய் அமைப்புகளை எளிதாக்குகின்றன, அதே நேரத்தில் பாதுகாப்பு மற்றும் செயல்திறனை மேம்படுத்துகின்றன, மேலும் அவை உயர்நிலை நீர் வழங்கல், தொழில்துறை உந்தி நிலையங்கள் மற்றும் பயன்பாட்டு நெட்வொர்க்குகளுக்கு ஏற்றதாக அமைகின்றன.

1. ஒருங்கிணைந்த கேட் வால்வு: துல்லியமான ஓட்டம் தனிமைப்படுத்தல்

இந்த மல்டிஃபங்க்ஸ்னல் கண்ட்ரோல் வால்வின் மையத்தில் ஒரு கனரக-கடமை கேட் வால்வு பொறிமுறையானது, பராமரிப்பு அல்லது அவசரகால பணிநிறுத்தங்களுக்கான நம்பகமான ஆன்/ஆஃப் கட்டுப்பாட்டை வழங்குகிறது:

முழு-துளை பத்தியில்: ஒரு இணையான கேட் வடிவமைப்பு (DN50-DN1400) குறைந்தபட்ச அழுத்த இழப்பு (≤0.01MPA) மற்றும் கட்டுப்பாடற்ற ஓட்டத்தை முழுமையாக திறக்கும்போது உறுதி செய்கிறது, வழக்கமான கேட் வால்வுகளை விட 20% ஆற்றல் செயல்திறனில் சிறப்பாக செயல்படுகிறது.
இரட்டை இருக்கை சீல்: மென்மையான ரப்பர் அல்லது மெட்டல்-டு-மெட்டல் முத்திரைகள் (ஊடகத்தைப் பொறுத்து) குமிழி-இறுக்கமான பணிநிறுத்தத்தை அடைகின்றன, எஞ்சிய ஓட்டம் அபாயங்கள் இல்லாமல் பழுதுபார்ப்புகளின் போது பம்புகள் அல்லது குழாய்களை தனிமைப்படுத்துவதற்கு முக்கியமானவை.

2. உள்ளமைக்கப்பட்ட காசோலை வால்வு: தானியங்கி பின்னடைவு பாதுகாப்பு

ஒரு தனி காசோலை வால்வின் தேவையை நீக்கி, எங்கள் வடிவமைப்பு ஒரு வசந்த-ஏற்றப்பட்ட வட்டைக் கொண்டுள்ளது, இது ஓட்டம் தலைகீழாக இருக்கும்போது உடனடியாக மூடப்படும், பேக்ஃப்ளோவை சேதப்படுத்தும் பம்புகளைப் பாதுகாக்கிறது:

குறைந்த-கிராக் அழுத்தம் வடிவமைப்பு: வட்டு வெறும் 0.05MPA இல் திறக்கிறது, குறைந்த அழுத்த அமைப்புகளில் மென்மையான முன்னோக்கி ஓட்டத்தை உறுதி செய்கிறது, அதே நேரத்தில் ஓட்டம் தலைகீழாக 0.2 வினாடிகளுக்குள் மூடப்படும்-முழுமையான சோதனை வால்வுகளை விட 30%.
துகள் எதிர்ப்பு: நெறிப்படுத்தப்பட்ட வால்வு உடல் குப்பைகள் குவிப்பதைக் குறைக்கிறது, இது முத்திரை ஒருமைப்பாட்டை சமரசம் செய்யாமல் சிறிய திடப்பொருட்களைக் கொண்ட (எ.கா., மணல், அளவுகோல்) தண்ணீரை ஏற்றது.

3. மேம்பட்ட நீர் சுத்தி எலிமினேட்டர்: கட்டுப்படுத்தப்பட்ட மூடல் தொழில்நுட்பம்

மூன்றாவது ஒருங்கிணைந்த செயல்பாடு இரட்டை-கட்டுப்பாட்டு அறை அமைப்பு மூலம் குழாய்களின் அமைதியான கொலையாளியை-நீர் சுத்தி-க்கு உரையாற்றுகிறது:

மெதுவான-ஷட் பொறிமுறை: ஒரு உதரவிதானம் அல்லது பிஸ்டன்-வகை கட்டுப்பாட்டு அறை (பயனர் தேர்ந்தெடுக்கப்பட்ட அழுத்தம் கட்டுப்பாட்டு வால்வு வகைகள்) மூடல் நேரத்தை 3-120 வினாடிகளிலிருந்து சரிசெய்கிறது, நீர் சுத்தி சிகரங்களை ≤1.5x வேலை அழுத்தத்திற்கு அடக்குகிறது (பாரம்பரிய அமைப்புகளில் 3x எதிராக 3x).
மூன்று-நிலை செயல்பாடு:
அதிக வேகம் ஓட்டத்தை கைது செய்ய பிரதான வட்டு (5 களில் 80% பக்கவாதம்) வேகமாக மூடல்;
அழுத்தம் அதிகரிப்புகளை அகற்ற பைலட் வால்வை படிப்படியாக மூடுவது (30-120 களில் 20%);
பம்ப் பணிநிறுத்தங்களின் போது பின்வாங்குவதைத் தடுக்க மூடிய நிலையில் தானியங்கி பூட்டுதல்.

உங்கள் திரவ கட்டுப்பாட்டு தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்டுள்ளது

உயரமான நீர் விநியோக நெட்வொர்க் அல்லது ஒரு தொழில்துறை குளிரூட்டும் முறையை நிர்வகித்தாலும், எங்கள் நீர் கட்டுப்பாட்டு வால்வு மற்றும் ஓட்டக் கட்டுப்பாட்டு வால்வு வகைகள் ஒப்பிடமுடியாத பல்துறைத்திறனை வழங்குகின்றன. ஒருங்கிணைந்த வடிவமைப்பு பராமரிப்பை எளிதாக்குவது மட்டுமல்லாமல், தனி வால்வுகளுக்கு இடையில் தோல்வி புள்ளிகளை அகற்றுவதன் மூலம் கணினி நம்பகத்தன்மையை மேம்படுத்துகிறது.

ஸ்டோரேனின் கட்டுப்பாட்டு வால்வு தீர்வுக்கு மேம்படுத்தவும், ஒரு வலுவான தொகுப்பில் மூன்று முக்கியமான செயல்பாடுகளின் நன்மைகளை அனுபவிக்கவும் the உங்கள் குழாய்களைப் பாதுகாக்கவும், பம்ப் ஆயுளை நீட்டிக்கவும், செயல்பாடுகளை நெறிப்படுத்தவும் வடிவமைக்கப்பட்டுள்ளது. இன்று எங்கள் அழுத்தம் கட்டுப்பாட்டு வால்வு வகைகளை ஆராய்ந்து, ஒருங்கிணைந்த கண்டுபிடிப்புகளுடன் சிறந்த திரவ மேலாண்மை ஏன் தொடங்குகிறது என்பதைக் கண்டறியவும்.

உதரவிதானம் Vs பிஸ்டன் கட்டுப்பாட்டு அறைகள்: மல்டிஃபங்க்ஸ்னல் வால்வுகளில் அழுத்தம் ஒழுங்குமுறைக்கான முக்கிய தொழில்நுட்பங்கள்

ஸ்டோரேனின் கட்டுப்பாட்டு வால்வு வடிவமைப்புகளில், துல்லியமான அழுத்தம் ஒழுங்குமுறை மற்றும் ஓட்டக் கட்டுப்பாட்டை அடைய உதரவிதானம் மற்றும் பிஸ்டன்-வகை கட்டுப்பாட்டு அறைகளுக்கு இடையிலான தேர்வு முக்கியமானது. இரண்டு முதன்மை அழுத்தக் கட்டுப்பாட்டு வால்வு வகைகளாக, ஒவ்வொன்றும் குறிப்பிட்ட தொழில்துறை தேவைகளுக்கு ஏற்ப தனித்துவமான நன்மைகளை வழங்குகிறது -அவை எவ்வாறு செயல்படுகின்றன, அவை எங்கு சிறந்து விளங்குகின்றன.

1. டயாபிராம் கட்டுப்பாட்டு அறைகள்: சுத்தமான, சுத்தமான ஊடகங்களுக்கான மென்மையான, குறைந்த இரைச்சல் ஒழுங்குமுறை

நீர் வழங்கல், எச்.வி.ஐ.சி மற்றும் குறைந்த துகள் அமைப்புகளுக்கு ஏற்றது, உதரவிதானம் அறைகள் ஒரு நெகிழ்வான ஈபிடிஎம் அல்லது என்.பி.ஆர் சவ்வு பயன்படுத்துகின்றன, அவை அழுத்தத்தை இயக்கத்தில் மொழிபெயர்க்கின்றன:

செயல்பாட்டுக் கொள்கை: அப்ஸ்ட்ரீம் அழுத்தம் உதரவிதானத்தில் செயல்படுகிறது, வால்வு வட்டு நிலையை சரிசெய்ய அதை கீழ்நோக்கி தள்ளுகிறது. ஒரு வருவாய் வசந்தம் சக்தியை சமன் செய்கிறது, இது குறைந்தபட்ச ஹிஸ்டெரெசிஸுடன் (முழு அளவிலான ≤1.5%) ஸ்டெப்லெஸ் ஓட்ட பண்பேற்றத்தை செயல்படுத்துகிறது.
முக்கிய நன்மைகள்:
செலவு குறைந்த மற்றும் கசிவு-ஆதாரம்: ஊடகங்களுக்கு வெளிப்படும் இயந்திர முத்திரைகள் அல்லது நகரும் பாகங்கள் இல்லை, பராமரிப்பை 20% குறைத்து, குடிக்கக்கூடிய நீர் அல்லது மருந்து கோடுகளில் மாசு அபாயங்களை நீக்குதல்.
அமைதியான செயல்பாடு: மென்மையான சவ்வு அதிர்வுகளை உறிஞ்சி, உயரமான கட்டிடங்கள் (செயல்பாட்டின் போது சத்தம் ≤65dB) போன்ற சத்தம் உணர்திறன் சூழல்களுக்கு ஏற்றதாக அமைகிறது.
வரம்புகள் மற்றும் விவரக்குறிப்புகள்: 6.3MPA மற்றும் வெப்பநிலை -10 ° C -80 ° C வரை அழுத்தங்களுக்கு சிறந்தது; சிராய்ப்பு திரவங்களுக்கு பரிந்துரைக்கப்படவில்லை. நகராட்சி பயன்பாடுகளுக்கான எங்கள் நீர் அழுத்தம் கட்டுப்பாட்டு வால்வு மற்றும் ஓட்ட கட்டுப்பாட்டு வால்வு மாதிரிகளில் பொதுவானது.

2. பிஸ்டன் கட்டுப்பாட்டு அறைகள்: உயர் அழுத்த, கடுமையான ஊடகங்களுக்கான ஹெவி-டூட்டி செயல்திறன்

உயர் அழுத்தம், அதிக வெப்பநிலை அல்லது துகள் நிறைந்த திரவங்கள் (எ.கா., கழிவு நீர், எண்ணெய்) சம்பந்தப்பட்ட தொழில்துறை செயல்முறைகளுக்கு, பிஸ்டன் அறைகள் வலுவான இயந்திர கட்டுப்பாட்டை வழங்குகின்றன:

செயல்பாட்டுக் கொள்கை: ஒரு உருளை பிஸ்டன் (வார்ப்பிரும்பு அல்லது 316 எல் எஃகு) ஹைட்ராலிக் அல்லது நியூமேடிக் அழுத்தத்தை நேரியல் இயக்கமாக மாற்றுகிறது, அதிக முறுக்குவிசை (500n · மீ வரை) வால்வு தண்டுக்கு நேரடியாக செயல்படுகிறது.
முக்கிய நன்மைகள்:
தீவிர அழுத்தம் எதிர்ப்பு: 10.0MPA வரை மற்றும் 150 ° C வரை வெப்பநிலையை கையாளுகிறது, தொழில்துறை கொதிகலன் அமைப்புகள் போன்ற உயர் அழுத்த சூழ்நிலைகளில் உதரவிதானங்களை 60% விஞ்சும்.
சிராய்ப்பு சகிப்புத்தன்மை: ஒரு கடின-கிரோம்-பூசப்பட்ட பிஸ்டன் மேற்பரப்பு மணல், அளவு அல்லது கசடு ஆகியவற்றிலிருந்து கீறல்களை எதிர்க்கிறது, சிராய்ப்பு சூழல்களில் 50,000+ சுழற்சி வாழ்க்கையை உறுதி செய்கிறது-சுரங்க அல்லது ரசாயன ஆலைகளுக்கு முக்கியமானது.
வடிவமைப்புக் குறிப்புகள்: பக்கவாட்டு இயக்கத்தைத் தடுப்பதற்கும், இருக்கை உடைகளைக் குறைப்பதற்கும், சீல் துல்லியத்தை பராமரிப்பதற்கும் இரட்டை திசை பொறிமுறையைக் கொண்டுள்ளது (கசிவு .0.01% மதிப்பிடப்பட்ட ஓட்டத்தின்).

டயாபிராம் Vs பிஸ்டனை எப்போது தேர்வு செய்வது?

மீடியா வகை: சுத்தமான திரவங்கள்/வாயுக்களுக்கான உதரவிதானம்; அழுக்கு திரவங்களுக்கான பிஸ்டன், உயர்-பிஸ்கிரிட்டி மீடியா (எ.கா., மசகு எண்ணெய்) அல்லது நீராவி.
கட்டுப்பாட்டு துல்லியம்: டயாபிராம் சிறந்த சரிசெய்தலை வழங்குகிறது (0.5% தீர்மானம்); பிஸ்டன் சக்தி மற்றும் ஆயுள் முன்னுரிமை அளிக்கிறது.
தொழில் பொருத்தம்:
உதரவிதானம்: நீர் விநியோகம், கட்டிட ஆட்டோமேஷன் (நீர் கட்டுப்பாட்டு வால்வு பயன்பாடுகள்).
பிஸ்டன்: பெட்ரோ கெமிக்கல், மின் உற்பத்தி மற்றும் கனரக தொழில் (செயல்முறை குழாய்களுக்கான எங்கள் ஓட்ட கட்டுப்பாட்டு வால்வு வகைகளுடன் இணைக்கப்பட்டுள்ளது).

ஸ்டோரேனின் பொறியியல் சிறப்பானது

தனிப்பயனாக்குதல் விருப்பங்கள்: இரண்டு வடிவமைப்புகளும் கட்டுப்பாட்டு வால்வு அளவிடுதல் தரநிலைகளுக்கு (ஐஎஸ்ஓ 5208, ஜிபி/டி 17213) இணங்குகின்றன, உள்ளமைக்கக்கூடிய பக்கவாதம் நீளம் (25–300 மிமீ) மற்றும் தானியங்கி அமைப்புகளுக்கு பின்னூட்ட சென்சார்கள் (4–20ma).
நம்பகத்தன்மை மேம்படுத்தல்கள்: டயாபிராம்கள் கண்ணீர் எதிர்ப்பு அராமிட் வலுவூட்டல்களைக் கொண்டுள்ளன; பிஸ்டன்களில் சுய-மசகு PTFE மோதிரங்கள் அடங்கும், பொதுவான மாதிரிகளுடன் ஒப்பிடும்போது உராய்வை 30% குறைக்கிறது.

உங்கள் கணினிக்கு சரியான தேர்வு செய்யுங்கள்

உங்களுக்கு ஒரு உதரவிதானத்தின் துல்லியம் அல்லது பிஸ்டனின் முரட்டுத்தனம் தேவைப்பட்டாலும், ஸ்டோரேனின் கட்டுப்பாட்டு வால்வு தீர்வுகள் உங்கள் தனித்துவமான பணி நிலைக்கு உகந்த அழுத்த ஒழுங்குமுறையை உறுதி செய்கின்றன. இந்த முக்கிய தொழில்நுட்பங்களைப் புரிந்துகொள்வதன் மூலம், செயல்திறனை மேம்படுத்தவும், வேலையில்லா நேரத்தைக் குறைக்கவும், மிகவும் தேவைப்படும் தொழில்துறை தரங்களை பூர்த்தி செய்யவும் சிறந்த அழுத்தக் கட்டுப்பாட்டு வால்வு வகையைத் தேர்ந்தெடுக்கலாம். எங்கள் பொறியியல் நிபுணத்துவம் உங்கள் திரவ கட்டுப்பாட்டு அமைப்பை எவ்வாறு உயர்த்த முடியும் என்பதை ஆராய இன்று எங்களைத் தொடர்பு கொள்ளுங்கள்.

வேலை செய்யும் கொள்கை

(1) பம்ப் நிறுத்தப்படும் போது, வால்வு தட்டு கடையின் முனையிலும், நிலையான அழுத்தத்தின் கீழ் உதரவிதானத்தின் மேல் அறையிலும் மூடப்படும்.

(2) பம்ப் தொடங்கும் போது, நீர் அழுத்தம் பைபாஸ் குழாயிலிருந்து கீழ் அறைக்குள் பரவுகிறது, மேலும் பிரதான வால்வு தட்டு மற்றும் மெதுவாக மூடும் வால்வு தட்டு ஆகியவை இன்லெட் முடிவு மற்றும் கீழ் அறையில் நீர் அழுத்தத்தின் கீழ் மெதுவாக திறக்கப்படுகின்றன.

(3) நுழைவு முடிவின் அழுத்தத்தின் கீழ், வால்வு தட்டு அதிகபட்ச தொடக்க நிலைக்கு உயர்கிறது, தொடக்க உயரம் ஓட்ட விகிதத்தால் தீர்மானிக்கப்படுகிறது.

(4) பம்ப் நிறுத்தப்படும் தருணம், ஓட்ட விகிதம் மற்றும் அழுத்தம் திடீரென குறைக்கப்படுகின்றன, மேலும் பிரதான வால்வு தட்டு ஈர்ப்பு விசையின் கீழ் சறுக்கத் தொடங்குகிறது.

(5) ஓட்ட விகிதம் பூஜ்ஜியத்திற்கு அருகில் இருக்கும்போது, பிரதான வால்வு மூடப்பட்டிருக்கும், நீர் சுத்தியலின் தாக்கத்தை பலவீனப்படுத்த பிரதான வால்வு தட்டு நிவாரண துளைகளில் விடப்படுகிறது; கீழ் மற்றும் மேல், பைபாஸ் குழாயிலிருந்து மேல் குழிக்குள் வால்வு கடையின் நீர் அழுத்தம் உதரவிதானம் அழுத்தத் தகட்டை ஊக்குவிப்பதற்காக அழுத்த வேறுபாட்டை உருவாக்குவதில் உள்ள முக்கிய வால்வு தட்டு, இதனால் கீழ் குழி நீர் வால்வு நுழைவாயிலுக்குள் வெளியேற்றப்படுகிறது, மெதுவாக மூடும் வால்வு தட்டு மூடுதலை மெதுவாக்கத் தொடங்கியது.

(6) மெதுவாக மூடும் வால்வு தட்டு வடிகால் துளையை முழுவதுமாக மூடுகிறது, மேலும் வால்வு மீண்டும் பம்பின் ஆரம்ப நிலைக்கு.

அடிப்படை அமைப்பு

வால்வின் ஒட்டுமொத்த அளவு ஒரு சாதாரண காசோலை வால்வுடன் ஒப்பிடத்தக்கது மற்றும் முக்கிய வால்வு மற்றும் வெளிப்புற பாகங்கள் கொண்டது. அவற்றில், முக்கிய வால்வில் வால்வு உடல், அழுத்தம் தட்டு மற்றும் உதரவிதானம், பெரிய வால்வு தட்டு, மெதுவாக மூடும் வால்வு தட்டு, வால்வு இருக்கை, தண்டு சட்டசபை மற்றும் பிற கூறுகள் அடங்கும். மெதுவான மூடும் வால்வு தட்டு ஸ்டெம் சட்டசபை மூலம் அழுத்தம் தட்டு மற்றும் உதரவிதானத்துடன் இணைக்கப்பட்டுள்ளது, வால்வு கவர் மற்றும் உதரவிதானம் இருக்கைக்கு இடையில் உதரவிதானம் அழுத்தப்படுகிறது, மேலும் உதரவிதானத்தின் மேல் மற்றும் கீழ் இயக்கம் மெதுவாக மூடும் வால்வு தகட்டை மேலும் கீழும் இயக்குகிறது.

வால்வு தண்டு பெரிய வால்வு தட்டின் மைய துளை வழியாக செல்கிறது, எனவே பெரிய வால்வு தட்டு ஒரு குறிப்பிட்ட வரம்பிற்குள் வால்வு தண்டுடன் சறுக்கலாம். பொதுவாக, பெரிய வால்வு தட்டு வால்வு இருக்கையில் அதன் சொந்த எடையால் அழுத்தப்படுகிறது, இதனால் வால்வு மூடிய நிலையில் இருக்கும். மல்டிஃபங்க்ஸ்னல் பம்ப் கண்ட்ரோல் வால்வு வால்வு உதரவிதானம் மற்றும் வால்வு இன்லெட் மற்றும் கடையின் குழாயின் இருபுறமும் வெளிப்புற பாகங்கள் நிறுவப்பட்டுள்ளன, உதரவிதானத்தின் கீழ் அறை மற்றும் இணைக்கும் குழாயின் வால்வு நுழைவு பக்கமானது கட்டுப்பாட்டு வால்வுகள், வடிப்பான்கள் மற்றும் ஒரு சிறப்பு பேக்ஸ்டாப் வால்வு ஆகியவற்றைக் கொண்டுள்ளது.

உதரவிதானத்தின் மேல் குழி மற்றும் இணைப்பு குழாயின் கடையின் பக்கத்தில் உள்ள வால்வு ஒரு வடிகட்டி மற்றும் கட்டுப்பாட்டு வால்வு மட்டுமே பொருத்தப்பட்டுள்ளன. பெரிய வால்வு தட்டின் இயக்கம் மற்றும் நிலை மற்றும் பிரதான வால்வில் மெதுவாக மூடும் வால்வு தட்டு வால்வின் வேலை நிலை மற்றும் திறப்பு மற்றும் மூடல் ஆகியவற்றின் மாற்றத்தை தீர்மானிக்கிறது. வால்வின் வெளிப்புற பாகங்கள் மற்றும் குழாய்கள் எந்த நேரத்திலும் வால்வுக்கு முன்னும் பின்னும் வால்வுக்கு மாறுகின்றன, அவை உதரவிதானத்தால் மேல் மற்றும் கீழ் அறைகளாகப் பிரிக்கப்பட்டு, பெரிய வால்வு தட்டின் இயக்கத்தையும், மெதுவாக மூடும் வால்வு தட்டுகளையும் கட்டுப்படுத்துகின்றன, மேலும் பெரிய வால்வு தட்டு மற்றும் மெதுவாக மூடும் வால்வு தட்டு வேகத்தை மாற்ற பாகங்கள் மூலம் சரிசெய்யப்படலாம், இதனால் வால்வின் திறப்பு மற்றும் மெதுவான இறுதி நேரம் குறிப்பிட்ட வரம்பில்.

வேலை அழுத்தம்

இந்த வகை மல்டிஃபங்க்ஸ்னல் கண்ட்ரோல் பம்ப் வால்வு வேலை அழுத்தம் 1.0MPA, 1.6MPA, 2.5MPA, 4.0MPA, 6.4MPA, 10.0MPA சிக்ஸ், செயல் அழுத்தம் 0.03MPA ஐ விட அதிகமாகவோ அல்லது சமமாகவோ உள்ளது, 0-80 இல் ஊடக வெப்பநிலை, 3-120 களின் குறைந்த நெருக்கமான நேரம், பைப்லைன் பாய்வு விகிதத்தில் சரிசெய்ய முடியும் சுத்தி வேலை செய்யும் அழுத்தத்தை விட 1.5 மடங்கு குறைவாக உள்ளது, பெயரளவு காலிபர் DN50-DN1400. அழுத்தம் இழப்பு 0.01MPA க்கும் குறைவாக இருக்கும்போது, நீர் சுத்தியலின் உச்ச மதிப்பு வேலை அழுத்தத்தை விட 1.5 மடங்கு குறைவாக இருக்கும், பெயரளவு காலிபர் DN50-DN1400.

முக்கிய நிறுவல் பரிமாணங்கள்: (அலகு: மிமீ)

கட்டுப்பாட்டு வால்வின் செயல்பாடு என்ன?

ஒரு கட்டுப்பாட்டு வால்வு என்பது பல்வேறு தொழில்துறை மற்றும் உற்பத்தி செயல்முறைகளில் ஒரு முக்கிய அங்கமாகும், இது ஒரு அமைப்பினுள் திரவ ஓட்டத்தை ஒழுங்குபடுத்துவதற்கான அத்தியாவசிய செயல்பாட்டிற்கு உதவுகிறது. இந்த வால்வுகள் குழாய்கள், தொட்டிகள் மற்றும் பிற திரவ-கையாளுதல் வசதிகளில் விரும்பிய செயல்பாட்டு நிலைமைகளை பராமரிக்க முக்கியமானவை. ஒரு கட்டுப்பாட்டு வால்வின் செயல்பாட்டைப் புரிந்துகொள்வது பொறியியல், உற்பத்தி மற்றும் செயல்முறை நிர்வாகத்தில் உள்ள நிபுணர்களுக்கு முக்கியமானது.

ஒரு கட்டுப்பாட்டு வால்வின் முதன்மை நோக்கம் வரையறுக்கப்பட்ட அளவுருக்களின் தொகுப்பின் அடிப்படையில் திரவமாகவோ அல்லது வாயுவாகவோ இருந்தாலும், திரவத்தின் ஓட்ட விகிதத்தை மாற்றியமைப்பதாகும். ஒரு கட்டுப்படுத்தியின் சமிக்ஞைகளுக்கு பதிலளிக்கும் விதமாக அதன் நிலையை சரிசெய்வதன் மூலம் இதை அடைகிறது, இது ஒரு கையேடு ஆபரேட்டர் அல்லது தானியங்கி அமைப்பாக இருக்கலாம். இந்த சரிசெய்தல் முன் வரையறுக்கப்பட்ட வரம்புகளுக்குள் அழுத்தம், வெப்பநிலை மற்றும் ஓட்ட விகிதம் போன்ற குறிப்பிட்ட செயல்முறை மாறிகளை பராமரிக்க உதவுகிறது.

கட்டுப்பாட்டு வால்வுகள் அவற்றின் செயல்பாட்டைச் செய்ய பல்வேறு வழிமுறைகளைப் பயன்படுத்துகின்றன. பொதுவான வகைகளில் குளோப், பந்து மற்றும் பட்டாம்பூச்சி வால்வுகள் ஆகியவை அடங்கும், ஒவ்வொன்றும் வெவ்வேறு ஓட்ட கட்டுப்பாட்டு காட்சிகளுக்காக வடிவமைக்கப்பட்டுள்ளன. ஓட்ட பண்புகள் மீது துல்லியமான கட்டுப்பாட்டை வழங்குவதன் மூலம், தொழில்துறை செயல்முறைகளில் செயல்திறன் மற்றும் பாதுகாப்பை மேம்படுத்துவதில் ஒரு கட்டுப்பாட்டு வால்வு குறிப்பிடத்தக்க பங்கைக் கொண்டுள்ளது.

மேலும், கட்டுப்பாட்டு வால்வுகளின் சரியான செயல்பாடு கணினி செயல்திறன் மற்றும் நம்பகத்தன்மையை நேரடியாக பாதிக்கிறது. இந்த வால்வுகள் சரியாக இயங்கும்போது, அவை அழுத்தம் அதிகரிப்பு, ஓட்ட உறுதியற்ற தன்மை மற்றும் கசிவுகள் போன்ற சிக்கல்களைத் தடுக்கின்றன. மாறாக, கட்டுப்பாட்டு கட்டுப்பாட்டு வால்வுகள் விலையுயர்ந்த வேலையில்லா நேரம், பாதுகாப்பு அபாயங்கள் மற்றும் சமரசம் செய்யப்பட்ட தயாரிப்பு தரத்திற்கு வழிவகுக்கும்.

சுருக்கமாக, ஒரு கட்டுப்பாட்டு வால்வின் செயல்பாடு பல்வேறு பயன்பாடுகளில் திரவ ஓட்டத்தின் துல்லியமான மற்றும் திறமையான ஒழுங்குமுறையை உறுதி செய்வதாகும். உகந்த இயக்க நிலைமைகளை பராமரிப்பதிலும், ஆற்றல் செயல்திறனை மேம்படுத்துவதிலும், ஒட்டுமொத்த கணினி ஒருமைப்பாட்டைப் பாதுகாப்பதிலும் அவற்றின் பங்கு இன்றியமையாதது. எனவே, எந்தவொரு திரவ செயலாக்க சூழலிலும் செயல்பாட்டு சிறப்பை அடைய பயனுள்ள கட்டுப்பாட்டு வால்வு உத்திகளைப் புரிந்துகொள்வதும் செயல்படுத்துவதும் அவசியம்.

வால்வு வகைகள் மற்றும் பயன்பாடுகளைக் கட்டுப்படுத்துங்கள்

கட்டுப்பாட்டு வால்வுகள் பல்வேறு தொழில்துறை செயல்முறைகளில் அவசியமான கூறுகளாகும், இது ஒரு கட்டுப்படுத்தியால் இயக்கப்பட்டபடி ஓட்டப் பாதையின் அளவை வேறுபடுத்துவதன் மூலம் திரவங்களின் ஓட்டத்தை ஒழுங்குபடுத்துவதற்கு பொறுப்பாகும். கணினி செயல்திறனை மேம்படுத்துவதற்கும் செயல்பாட்டு பாதுகாப்பை உறுதி செய்வதற்கும் பல்வேறு வகையான கட்டுப்பாட்டு வால்வுகள் மற்றும் அவற்றின் பயன்பாடுகளைப் புரிந்துகொள்வது மிக முக்கியம்.

கட்டுப்பாட்டு வால்வுகளின் முதன்மை வகைகளில் ஒன்று குளோப் வால்வு, அதன் சிறந்த தூண்டுதல் திறன்களுக்கு பெயர் பெற்றது. இது ஒரு கோள வடிவ உடலைக் கொண்டுள்ளது, இது கட்டுப்படுத்தப்பட்ட ஓட்டத்தை அனுமதிக்கிறது மற்றும் பொதுவாக மின் உற்பத்தி நிலையங்கள் மற்றும் வேதியியல் செயலாக்க அலகுகளுக்குள் நீராவி, நீர் மற்றும் காற்று பயன்பாடுகளில் பயன்படுத்தப்படுகிறது.

மற்றொரு பொதுவான வகை பந்து வால்வு, அதன் விரைவான பணிநிறுத்தம் திறனால் வகைப்படுத்தப்படுகிறது. இந்த வால்வு சுழலும் பந்தைப் பயன்படுத்துகிறது, மேலும் பொதுவாக நீர் சுத்திகரிப்பு வசதிகள் மற்றும் எண்ணெய் மற்றும் எரிவாயு குழாய்கள் போன்ற இறுக்கமான சீல் மற்றும் குறைந்தபட்ச அழுத்தம் வீழ்ச்சி தேவைப்படும் பயன்பாடுகளில் பயன்படுத்தப்படுகிறது.

பட்டாம்பூச்சி வால்வுகள் பல்வேறு பயன்பாடுகளிலும் நடைமுறையில் உள்ளன, அவை ஆன்-ஆஃப் மற்றும் த்ரோட்லிங் சேவைக்காக வடிவமைக்கப்பட்டுள்ளன. அவற்றின் சிறிய வடிவமைப்பு மற்றும் இலகுரக இயல்பு எச்.வி.ஐ.சி சிஸ்டம்ஸ் மற்றும் நீர் விநியோக நெட்வொர்க்குகள் போன்ற பெரிய அளவிலான மற்றும் அதிக ஓட்டம் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

துல்லியம் மற்றும் மறுமொழிக்கு வரும்போது, மின்காந்த கட்டுப்பாட்டு வால்வுகள் தானியங்கி அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. இந்த வால்வுகள் செயல்பட மின் சமிக்ஞைகளைப் பயன்படுத்துகின்றன, மேலும் அவை நீர்ப்பாசன அமைப்புகள் மற்றும் தொழில்துறை ஆட்டோமேஷன் செயல்முறைகளில் அடிக்கடி காணப்படுகின்றன.

கடைசியாக, குளோப்-பாணி கட்டுப்பாட்டு வால்வுகள் முக்கியமான பயன்பாடுகளுக்கு மேம்பட்ட செயல்திறனை வழங்குகின்றன, அங்கு துல்லியமான ஓட்ட ஒழுங்குமுறை அவசியம். இந்த வால்வுகள் பெரும்பாலும் வேதியியல் உற்பத்தி மற்றும் பெட்ரோலிய சுத்திகரிப்பு நிலையங்கள் போன்ற கடுமையான சூழல்களில் செயல்படுத்தப்படுகின்றன, அங்கு துல்லியமான கட்டுப்பாடு மிக முக்கியமானது.

சுருக்கமாக, ஒரு கட்டுப்பாட்டு வால்வைத் தேர்ந்தெடுப்பது பயன்பாட்டின் குறிப்பிட்ட தேவைகளைப் பொறுத்தது, இதில் ஓட்ட பண்புகள், அழுத்தம் சொட்டுகள் மற்றும் செயல்பாட்டு திறன் ஆகியவை அடங்கும். மாறுபட்ட கட்டுப்பாட்டு வால்வு வகைகள் மற்றும் அவற்றின் பயன்பாடுகளைப் புரிந்துகொள்வது கணினி நம்பகத்தன்மை மற்றும் செயல்திறனை கணிசமாக மேம்படுத்தலாம், மேலும் அவை எந்தவொரு தொழில்துறை செயல்முறையிலும் ஒரு முக்கியமான அம்சமாக அமைகின்றன.
