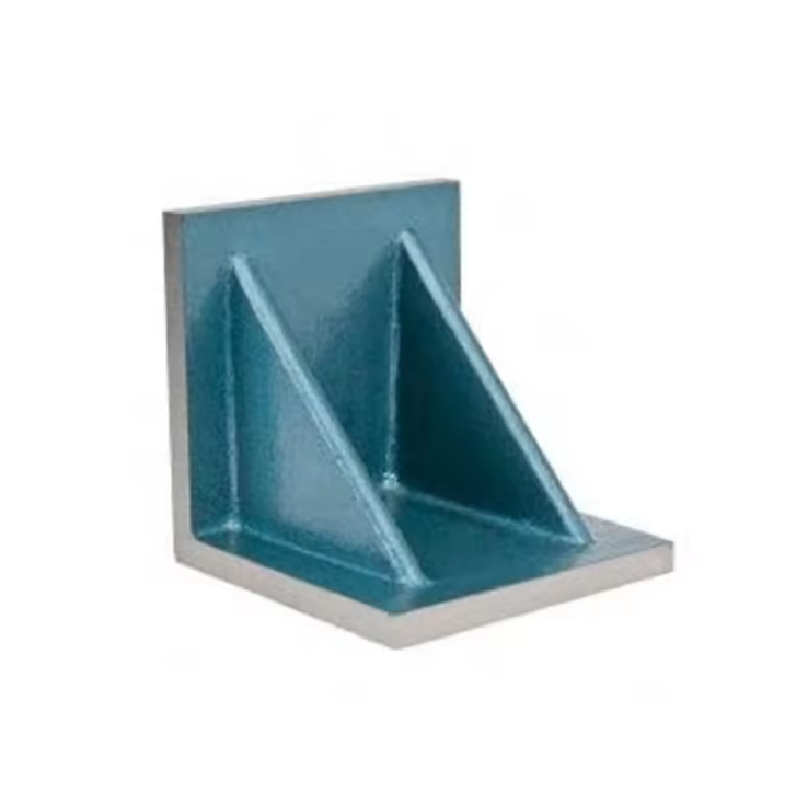

இரும்பு கோணத் தகடுகள்

தயாரிப்பு குறியீடு: வார்ப்பிரும்பு வளைந்த தட்டு, டி-க்ரூவ் வார்ப்பிரும்பு வளைந்த தட்டு, ஆய்வு வார்ப்பிரும்பு வளைந்த தட்டு

வார்ப்பிரும்பு வளைக்கும் தகடுகளின் நன்மைகள் அதிக துல்லியம், நல்ல உடைகள் எதிர்ப்பு மற்றும் எளிதான பராமரிப்பு.

வார்ப்பிரும்பு வளைக்கும் தட்டு விவரக்குறிப்புகள்: 200 × 200 ~ 800 × 600 (மில்லிமீட்டர்) துல்லியம்: நிலை 0, நிலை 1, நிலை 2, நிலை 3.

HT200-HT300 பொருளால் செய்யப்பட்ட JB6092-85 தரத்தின்படி வார்ப்பிரும்பு வளைந்த தகடுகள் தயாரிக்கப்படுகின்றன. பணிபுரியும் மேற்பரப்பு ஸ்கிராப்பிங் மற்றும் அரைக்கும் தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, இது இயந்திர செயலாக்கத்தில் கூறு ஆய்வு மற்றும் கிளம்பிங் செய்யப் பயன்படுகிறது.

வார்ப்பிரும்பு வளைக்கும் தட்டின் பயன்பாடு: பணியிடங்களின் 90 ° கோணத்தை ஆய்வு செய்யப் பயன்படுகிறது, உபகரணங்கள் பராமரிப்பின் போது கூறுகளின் தொடர்புடைய மேற்பரப்புகளின் பரஸ்பர செங்குத்தாக சரிபார்க்கிறது, மேலும் பொதுவாக ஃபிட்டர்களால் குறிக்கப்படுகிறது. இது பொதுவாக இயந்திர கருவிகளின் ஆய்வு, நிறுவல் மற்றும் செங்குத்து மேற்பரப்பு ஆய்வுக்கு பயன்படுத்தப்படலாம், மேலும் வார்ப்பிரும்பு பிளாட் தகடுகளில் உள்ள பணியிடங்களின் செங்குத்துத்தன்மையை சரிபார்க்கலாம். இது அதிக துல்லியமான இயந்திர மற்றும் கருவி ஆய்வு மற்றும் இயந்திர கருவிகளுக்கு இடையில் செங்குத்துத்தன்மையை ஆய்வு செய்வதற்கு ஏற்றது.

தோற்றம் கொண்ட இடம் ： ஹெபீ, சீனா

உத்தரவாதம் ： 1 வருடம்

தனிப்பயனாக்கப்பட்ட ஆதரவு ： OEM, ODM, OBM

பிராண்ட் பெயர் ： ஸ்டோரன்

மாதிரி எண் ： 2012

பொருள் ： தனிப்பயனாக்கப்பட்டது

துல்லியம் ： தனிப்பயனாக்கப்பட்டது

செயல்பாட்டு பயன்முறை ： தனிப்பயனாக்கப்பட்டது

உருப்படி எடை ： தனிப்பயனாக்கப்பட்டது

திறன் ： தனிப்பயனாக்கப்பட்டது

தயாரிப்பு பெயர் ： வார்ப்பிரும்பு கோண தட்டு

பொருள் ： HT200-300

அளவு ： தனிப்பயனாக்கப்பட்டது

வேலை செய்யும் மேற்பரப்பின் கடினத்தன்மை ： HB160-240

ஃபவுண்டரி செயல்முறை ： பிசின் மணல் வார்ப்பு

கட்டமைப்பு ： தனிப்பயனாக்கப்பட்டது

ஓவியம் ： ப்ரைமர் மற்றும் முகம் வண்ணப்பூச்சு

துல்லியமான தரம் ： 1-3

வேலை வெப்பநிலை ： (20 ± 5) ℃

பேக்கேஜிங் ： ஒட்டு பலகை பெட்டி

முன்னணி நேரம்

பொருள்: HT200-300

விவரக்குறிப்பு: தனிப்பயனாக்கு

வேலை செய்யும் மேற்பரப்பின் கடினத்தன்மை: HB160-240

மேற்பரப்பு சிகிச்சை: ஸ்கிராப்பிங், தரை பூச்சு அல்லது இயந்திர பூச்சு

ஃபவுண்டரி செயல்முறை: பிசின் மணல் வார்ப்பு

ஓவியம்: ப்ரைமர் மற்றும் முகம் ஓவியம்

மேற்பரப்பு பூச்சு: ஊறுகாய் எண்ணெய் மற்றும் வேலை செய்யாத மேற்பரப்புடன் மூடப்பட்டிருக்கும் வேலை மேற்பரப்பு ஆன்டிகோரோஷன் வண்ணப்பூச்சுடன் மூடப்பட்டிருக்கும்

வேலை வெப்பநிலை: (20 ± 5) ℃

துல்லியமான தரம்: 1-3

பேக்கேஜிங்: ஒட்டு பலகை பெட்டி

வார்ப்பிரும்பு கோணத் தகடுகளின் குறைந்த பராமரிப்பு வடிவமைப்பு: HB160-240 நீண்ட ஆயுளுக்கு கடினத்தன்மை

தொழில்துறை பொருத்துதலில், வார்ப்பிரும்பு கோணத் தகடுகள் அடிக்கடி பராமரிக்காமல் அதிக பயன்பாட்டை தாங்க வேண்டும். ஸ்டோரெய்ன் HT200-HT300 கிரே வார்ப்பிரும்பு (HB160-240) ஐக் குறைக்கும் கோண தட்டு வார்ப்பு தீர்வுகளை உருவாக்குகிறது, இது பராமரிப்பைக் குறைக்கும்-கருவி வேலையில்லா நேரம் விலை உயர்ந்த பட்டறைகளுக்கு இடுகை. எங்கள் வடிவமைப்பு ஆயுள் எவ்வாறு எளிதில் உறுதி செய்கிறது என்பது இங்கே:

1. உடைகள் மற்றும் தாக்க எதிர்ப்புக்கான கடினத்தன்மை

எங்கள் வார்ப்பிரும்பு பெட்டி கோண தட்டு மாதிரிகள் (160-240HB) மென்மையான பொருட்களை 2x ஆல் முறைப்படுத்துகின்றன:

சிராய்ப்பு எதிர்ப்பு: முத்து நுண் கட்டமைப்பு 90 ° சதுரத்தை (± 5 ‘சகிப்புத்தன்மை) இழக்காமல் 10,000+ கிளம்பிங் சுழற்சிகளைத் தாங்குகிறது, இது நிலையான கருவி தொடர்பு குறைந்த-கடினத்தன்மை மாற்றுகளை சேதப்படுத்தும் அரைக்கும்/துளையிடும் சாதனங்களுக்கு முக்கியமானதாகும்.
தாக்க பின்னடைவு: 200–300MPA இழுவிசை வலிமை சிறிய தாக்கங்களை உறிஞ்சி, அலுமினிய தகடுகளை பாதிக்கும் மற்றும் அடிக்கடி பழுதுபார்ப்பு தேவைப்படும் பற்களைத் தவிர்க்கிறது.

2. மன அழுத்தம் நிறைந்த நிலைத்தன்மை

இரண்டு-படி செயல்முறை நீடித்த துல்லியத்தை உறுதி செய்கிறது:

பிசின் மணல் வார்ப்பு: சீரான சுவர்கள் (15-30 மிமீ) மற்றும் 550 ° C அனீலிங் 90% வார்ப்பு அழுத்தத்தை நீக்குகின்றன, இது போரிடுவதைத் தடுக்கிறது. 600 மிமீக்கு மேல் வகுப்பு 2 தட்டையான தன்மையை (≤0.02 மிமீ/மீ) பராமரிக்கிறது, இது 10 ° C -40 ° C முழுவதும் நிலையானது.
நீடித்த மேற்பரப்பு முடிவுகள்: அரைக்கப்பட்ட (RA ≤3.2μm) குளிரூட்டும் கட்டமைப்பை எதிர்க்கிறது; விருப்பமான கை ஸ்கிராப்பிங் (RA ≤1.6μm) கூடுதல் பராமரிப்பைச் சேர்க்கவில்லை – மலிவான தகடுகளில் உரித்தல் போன்றவை.

3. அரிப்பு மற்றும் உராய்வு கட்டுப்பாடு

கடுமையான சூழல்களுக்கான குறைந்த பராமரிப்பு அம்சங்கள்:

இயற்கை பாதுகாப்பு: அடர்த்தியான வார்ப்பிரும்பு 50% எதிராக எஃகு துருவைக் குறைக்கிறது; 5μm ஊறுகாய் எண்ணெய் பூச்சு ஈரப்பதமான பட்டறைகளில் எதிர்ப்பை விரிவுபடுத்துகிறது.
சுய-மசகு கிராஃபைட்: தட்டு மற்றும் பணிப்பகுதிகளுக்கு இடையில் உராய்வைக் குறைக்கிறது, அடிக்கடி எண்ணெயின் தேவையை நீக்குகிறது the பிற பொருட்களுடன் பொதுவானது.

4. உயர் தேவை பயன்பாடுகள்

கடினமான காட்சிகளில் நிரூபிக்கப்பட்டுள்ளது:

கனரக இயந்திரங்கள் பொருத்துதல்: 600×400 மிமீ வார்ப்பிரும்பு ஆங்கிள் பிளேட் தினமும் 300 கிலோ எஞ்சின் தொகுதிகளை 5+ ஆண்டுகளுக்கு சீரழிவு இல்லாமல் ஆதரிக்கிறது, வருடாந்திர மறுசீரமைப்பு செலவுகளில் $ 2,000+ ஐ மிச்சப்படுத்துகிறது.
தானியங்கு ஆய்வு: நிலையான HB180 மேற்பரப்பு ரோபோ சி.எம்.எம் அமைப்புகளில் 90 ° சீரமைப்பு (± 10 ") ஐ பராமரிக்கிறது, அளவுத்திருத்த அதிர்வெண்ணை 75% குறைத்து செயல்திறனை அதிகரிக்கும்.

5. ஸ்டோரேனின் குறைந்த பராமரிப்பு வாக்குறுதி

நீடித்த வடிவமைப்பு: 200×200 மிமீ பெஞ்சிலிருந்து 800×600 மிமீ தொழில்துறை மாதிரிகள் வரை, பலவீனமான கூறுகள் அல்லது சிக்கலான பூச்சுகள் இல்லை.
தர உத்தரவாதம்: ஜிபி/டி 6092-85/ஐஎஸ்ஓ 1101 ஐ சந்திக்கிறது, இது கடினத்தன்மை இழப்பு அல்லது சறுக்கலுக்கு எதிரான 1 ஆண்டு உத்தரவாதத்தால் ஆதரிக்கப்படுகிறது.
நீண்ட ஆயுள் நன்மை: பொதுவான தட்டுகளின் 3x சேவை வாழ்க்கை, நம்பகமான உற்பத்திக்கான உரிமையின் மொத்த செலவைக் குறைத்தல்.

தொந்தரவு இல்லாத துல்லியத்திற்காக ஸ்டோரேனின் வார்ப்பிரும்பு கோணத் தகடுகளைத் தேர்வுசெய்க. எங்கள் வார்ப்பிரும்பு பெட்டி கோண தட்டு தீர்வுகள் HB160-240 கடினத்தன்மை, மன அழுத்தமில்லாத வார்ப்பு மற்றும் அரிப்பு எதிர்ப்பை ஒன்றிணைத்து குறைந்த பராமரிப்புடன் நீண்டகால செயல்திறனை வழங்குகின்றன. உங்கள் பணிப்பாய்வுகளில் கவனம் செலுத்துங்கள் – நாங்கள் ஆயுள் கையாளுவோம்.

வார்ப்பிரும்பு கோண தட்டு பயன்பாடுகள்: பொருத்துதல் மற்றும் 90 ° சதுர சோதனை

துல்லியமான உற்பத்தியில், நிலையான பொருத்துதல் மற்றும் வடிவியல் துல்லியத்திற்கு வார்ப்பிரும்பு கோணத் தகடுகள் அவசியம், குறிப்பாக 90 ° சதுரங்கள் முக்கியமானவை. ஸ்டோரேனின் ஆங்கிள் பிளேட் வார்ப்பு தீர்வுகள் இரண்டு முக்கிய வேடங்களில் சிறந்து விளங்குவதற்கான விறைப்புத்தன்மையையும் ஆயுளையும் வழங்குகின்றன: பொருத்துதல் மற்றும் சதுர ஆய்வு.

1. பொருத்துதல்: எந்திரத்திற்கான துல்லியமான நிலைப்படுத்தல்

ஸ்டோரேனின் வார்ப்பிரும்பு கோணத் தகடுகள் பணியிட கிளம்புக்கு நம்பகமான தளங்களை உருவாக்குகின்றன:

ஹெவி-டூட்டி ஸ்திரத்தன்மை: HT200-HT300 வார்ப்பிரும்பு (160-240HB) இலிருந்து தயாரிக்கப்படுகிறது, அவை 200 கிலோ+ சுமைகளை சிதைப்பது இல்லாமல் தாங்குகின்றன-சி.என்.சி அரைக்கும் தானியங்கி பரிமாற்ற வீடுகளுக்கு இடுகை. 400×300 மிமீ வார்ப்பிரும்பு பெட்டி கோணத் தட்டு துளையிடப்பட்ட துளைகள் இனச்சேர்க்கை மேற்பரப்புகளுடன் சரியான 90 ° சீரமைப்பை பராமரிப்பதை உறுதிசெய்கிறது, மேலும் பிழைகள் குறைகிறது.
மட்டு டி-ஸ்லாட் வடிவமைப்பு: தரநிலை 14–24 மிமீ டி-ஸ்லாட்டுகள் (± 0.1 மிமீ சகிப்புத்தன்மை) விரைவான கவ்விகளையும் குறிகாட்டிகளையும் ஏற்றுக்கொள்கின்றன, தனிப்பயன் எஃகு சாதனங்களுடன் ஒப்பிடும்போது அமைவு நேரத்தை 50% குறைக்கின்றன. இந்த பல்துறைத்திறன் ஒரு 600×400 மிமீ தட்டுடன் இயந்திர ஏற்றங்கள், வால்வுகள் மற்றும் ரோபோ பகுதிகளைக் கையாளும் வேலை கடைகளுக்கு பொருந்தும்.

2. 90 ° சதுர சோதனை: இயந்திர ஒருமைப்பாட்டை உறுதி செய்தல்

முக்கியமான செங்குத்தாக சரிபார்ப்புக்கு:

சி.எம்.எம் அளவுத்திருத்தம்: வகுப்பு 0 வார்ப்பிரும்பு பெட்டி கோணத் தகடுகள் (≤0.0005 மிமீ/மீ பிளாட்னெஸ்) ஜெட் என்ஜின் அடைப்புக்குறிகள் போன்ற விண்வெளி கூறு ஆய்வுக்கான குறிப்பு தரங்களாக செயல்படுகின்றன, அதிர்வு சோர்வு தடுக்க 90 ° கோணங்களை ± 5 "க்குள் உறுதி செய்கிறது.
இயந்திர கருவி சீரமைப்பு: 300×200 மிமீ வார்ப்பிரும்பு கோணத் தட்டு லேத்ஸ்/மில்ஸில் உள்ள சுழல் செங்குத்துத்தன்மையை ஐஎஸ்ஓ 1101 க்கு உறுதிப்படுத்துகிறது, கருவி உடைகளை 15% குறைத்து, கனமான எஃகு வெட்டுக்களில் மேற்பரப்பு பூச்சு (ஆர்ஏ ≤1.6μm) ஐ மேம்படுத்துகிறது.

3. தொழில்துறை தேவைகளுக்கான ஸ்டோரேனின் வடிவமைப்பு நன்மைகள்

அதிர்வு-டாம்பிங் பொருள்: HT200-HT300 வார்ப்பு இரும்பு சத்தமில்லாத பட்டறைகளில் அளவீட்டு பிழைகளை 40% குறைக்கிறது, நேரடி எந்திரத்தின் போது சதுரத்தை பராமரிக்கிறது.
தனிப்பயன் தீர்வுகள்: முத்திரை சாதனங்களுக்கான வலுவூட்டப்பட்ட விலா எலும்புகளுடன் கூடிய பெஸ்போக் 800×600 மிமீ தட்டுகள் 4–6 வாரங்களில் வழங்கப்படுகின்றன, இது கனரக-கடமை பயன்பாட்டிற்கான சுமை விநியோகத்தை மேம்படுத்துகிறது.
தர உத்தரவாதம்: ஒவ்வொரு தட்டும் CMM சோதனை வழியாக GB/T 6092-85/ISO 1101 ஐ சந்திக்கிறது, அதிக பங்கு பயன்பாடுகளுக்கு சதுர சறுக்கலுக்கு எதிராக 1 ஆண்டு உத்தரவாதத்துடன்.

4. தொழில் தாக்கம்: செயல்திறன் மற்றும் துல்லியம்

ஆட்டோமோட்டிவ்: ஒரு அடுக்கு 1 சப்ளையர் சிலிண்டர் தலைகளை பொருத்துவதற்கு எங்கள் கோண தட்டு வார்ப்பைப் பயன்படுத்துகிறார், ± 0.01 மிமீ செங்குத்தாக அடைகிறார் மற்றும் இயந்திர சட்டசபை மறுவேலைகளை நீக்குகிறார்.
விண்வெளி: வார்ப்பிரும்பு பெட்டி கோணத் தகடுகள் விங் ரிப் ரிவெட் துளைகள் உருகி பிரேம்களுடன் சீரமைக்கப்படுவதை உறுதிசெய்கின்றன, விமான சட்டசபை நேரத்தை 30%குறைக்கின்றன.

ஸ்டோரேனின் வார்ப்பிரும்பு கோணத் தகடுகள் பொருத்துதல் மற்றும் சதுர சோதனைகளில் துல்லியத்தை மேம்படுத்துகின்றன. அதிக சுமைகள் மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய துல்லியத்திற்காக வடிவமைக்கப்பட்ட, எங்கள் ஆங்கிள் பிளேட் வார்ப்பு தீர்வுகள் அமைவு நேரத்தைக் குறைக்கின்றன, கருவி வாழ்க்கையை மேம்படுத்துகின்றன, மற்றும் உற்பத்தி சிறப்பிற்கு உறுதியளித்த ஒரு பிராண்டின் ஆதரவுடன் கடுமையான தொழில்துறை தரங்களை பூர்த்தி செய்கின்றன.
