பட்டாம்பூச்சி வால்வுகள்

சென்டர்லைன் பட்-கிளாம்ப் மென்மையான முத்திரை பட்டாம்பூச்சி வால்வு, இரட்டை விசித்திரமான பட்டாம்பூச்சி வால்வ் காம்பாக்ட் கட்டமைப்பு, 90 ° ரோட்டரி சுவிட்ச் எளிதில், நம்பகமான சீல், நீண்ட சேவை வாழ்க்கை, நீர் ஆலைகள், மின் உற்பத்தி நிலையங்கள், எஃகு ஆலைகள், பேப்பர்மேக்கிங், பேப்பர்மேக்கிங், கேட்டரிங் மற்றும் பிற நீர் வழங்கல் மற்றும் வடிகால் அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

பட்டாம்பூச்சி வால்வு, பட்டாம்பூச்சி வால்வு (பட்டாம்பூச்சி வால்வு) என்று குறிப்பிடப்படுகிறது, வட்டுக்கான இறுதி உறுப்பினரை (வால்வு மடல் அல்லது பட்டாம்பூச்சி தட்டு) குறிக்கிறது, வால்வு அச்சில் சுழன்று ஒரு வகையான வால்வைத் திறந்து மூடுவதை அடைய, குழாய்வழியில் முக்கியமாக வெட்டுவதற்கும் தூண்டுதலுக்கும் பயன்படுத்தப்படுகிறது. பட்டாம்பூச்சி வால்வு திறப்பு மற்றும் நிறைவு உறுப்பினர் என்பது ஒரு வட்டு வடிவ பட்டாம்பூச்சி தட்டு ஆகும், இது வால்வு உடலில் அதன் சொந்த அச்சைச் சுற்றி சுழல்கிறது, இதனால் திறப்பு மற்றும் மூடல் அல்லது ஒழுங்குமுறை நோக்கத்தை அடைய. பட்டாம்பூச்சி வால்வு முழு மூடியது பொதுவாக 90 and க்கும் குறைவாக இருக்கும், பட்டாம்பூச்சி வால்வு மற்றும் பட்டாம்பூச்சி தண்டு தானாகவே சுய பூட்டுதல் திறன் இல்லை, பட்டாம்பூச்சி தட்டின் நிலைக்கு, வால்வு தண்டு புழு கியர் குறைப்பாளரில் நிறுவப்பட வேண்டும். புழு கியர் குறைப்பாளரின் பயன்பாடு, பட்டாம்பூச்சி தட்டை சுய பூட்டுதல் திறனுடன் உருவாக்குவது மட்டுமல்லாமல், பட்டாம்பூச்சி தட்டு எந்த நிலையிலும் நின்று, வால்வின் இயக்க செயல்திறனை மேம்படுத்துகிறது.

தொழில்துறை சிறப்பு பட்டாம்பூச்சி வால்வின் பண்புகள் அதிக வெப்பநிலையைத் தாங்கும், பொருந்தக்கூடிய அழுத்த வரம்பும் அதிகமாக உள்ளது, வால்வு பெயரளவு விட்டம் பெரியது, வால்வு உடல் கார்பன் எஃகு மூலம் ஆனது, வால்வு தட்டின் சீல் வளையம் ரப்பர் வளையத்திற்கு பதிலாக உலோக வளையத்தால் ஆனது. பெரிய உயர் வெப்பநிலை பட்டாம்பூச்சி வால்வுகள் வெல்டட் எஃகு தட்டுகளால் ஆனவை மற்றும் முக்கியமாக அதிக வெப்பநிலை நடுத்தர ஃப்ளூ வாயு குழாய்கள் மற்றும் வாயு குழாய்களுக்கு பயன்படுத்தப்படுகின்றன.

உயர் செயல்திறன் கொண்ட பட்டாம்பூச்சி வால்வுகளின் மூன்று முக்கிய தொழில்நுட்ப வடிவமைப்புகள்

ஸ்டோரேனின் பட்டாம்பூச்சி வால்வுகள் புதுமையான பொறியியல் மூலம் தொழில்துறை ஓட்டக் கட்டுப்பாட்டை மறுவரையறை செய்தல், துல்லியமான சீல், பொருள் பின்னடைவு மற்றும் ஸ்மார்ட் செயல்பாடு ஆகியவற்றை இணைத்து பல்வேறு பயன்பாடுகளில் ஒப்பிடமுடியாத செயல்திறனை வழங்குகின்றன. பட்டாம்பூச்சி வால்வு வகைகள் மற்றும் தீர்வுகளின் முன்னணி வழங்குநராக, எங்கள் வடிவமைப்புகள் கசிவு, உடைகள் மற்றும் செயல்பாட்டு திறன் ஆகியவற்றின் முக்கியமான சவால்களை எதிர்கொள்கின்றன. மூன்று முக்கிய தொழில்நுட்பங்கள் எங்கள் பட்டாம்பூச்சி வால்வுகளை எவ்வாறு அமைத்தன என்பது இங்கே.

1. பூஜ்ஜிய-கசப்பு செயல்திறனுக்கான விசித்திரமான சீல் அமைப்புகள்

எங்கள் உயர் செயல்திறன் கொண்ட பட்டாம்பூச்சி வால்வின் இதயம் அதன் மேம்பட்ட விசித்திரமான வடிவமைப்புகளில் உள்ளது, பாரம்பரிய வால்வுகளை பாதிக்கும் பொதுவான கசிவு சிக்கல்களை நீக்குகிறது:

இரட்டை விசித்திரமான வடிவியல்: ஒரு ஆஃப்செட் டிஸ்க் அச்சு (1 வது விசித்திரத்தன்மை) மற்றும் இருக்கை கோணம் (2 வது விசித்திரத்தன்மை) மூடப்படும்போது “வரி-தொடர்பு” முத்திரையை உருவாக்குகிறது, இது செறிவு மாதிரிகளுடன் ஒப்பிடும்போது உராய்வைக் குறைக்கிறது. இந்த வடிவமைப்பு வாயுக்கள் மற்றும் திரவங்களுக்கான குமிழி-இறுக்கமான பணிநிறுத்தத்தை உறுதி செய்கிறது, அதிக அழுத்தங்களில் கூட (PN16.0MPA வரை), இது வேதியியல் குழாய்கள் மற்றும் நீராவி அமைப்புகளில் பட்டாம்பூச்சி வால்வு பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
மூன்று விசித்திரமான கண்டுபிடிப்பு: தீவிர நிலைமைகளுக்கு (450 ° C+ ஃப்ளூ வாயு அல்லது சிராய்ப்பு மீடியா), எங்கள் மூன்று-பொறியியல் வால்வுகள் மூன்றாவது ஆஃப்செட்டை (வட்டு முகம் சாய்) சேர்க்கின்றன, இருக்கை உடைகள் இல்லாமல் உலோகத்திலிருந்து-உலோக முத்திரையை அனுமதிக்கின்றன. இந்த தொழில்நுட்பம் உயர் வெப்பநிலை தனிமையில் உலகளாவிய வால்வு வரம்புகளை மீறுகிறது, இது மின் உற்பத்தி நிலைய வெளியேற்ற அமைப்புகளில் நீண்டகால நம்பகத்தன்மையை உறுதி செய்கிறது.

2. கடுமையான சுற்றுச்சூழல் பின்னடைவுக்கான பொருள் அறிவியல்

குறிப்பிட்ட ஊடக கோரிக்கைகளுடன் பட்டாம்பூச்சி வால்வு வகைகளுடன் பொருந்தக்கூடிய கடினமான வேலை நிலையைத் தாங்கும் வகையில் வால்வு கூறுகளை நாங்கள் பொறைகிறோம்:

உடல் மற்றும் வட்டு பொருட்கள்: HT300 வார்ப்பிரும்பு (நீர்/வாயுவுக்கு செலவு குறைந்தது, -10 ° C ~ 200 ° C), WCB கார்பன் எஃகு (ஹெவி -டூட்டி தொழில்துறை, -29 ° C ~ 425 ° C), அல்லது 316L எஃகு (ரசாயனங்களுக்கான அரிப்பு -கடன், -40 ~ C ° C ° C g 450 ° C) ஆகியவற்றிலிருந்து தேர்வு செய்யவும். எங்கள் 6 அங்குல மற்றும் 4 அங்குல பட்டாம்பூச்சி வால்வுகள் அதிக ஓட்ட வேகத்தின் கீழ் சிதைவைத் தடுக்க தடிமனான வட்டு விலா எலும்புகளைக் கொண்டுள்ளன, இது நிலையான வடிவமைப்புகளை சுழற்சி வாழ்க்கையில் 25% விட அதிகமாக உள்ளது.
முத்திரை சேர்க்கைகள்: மென்மையான முத்திரைகள் (NBR/EPDM) நீர் மற்றும் கழிவுநீரை ≤0.1 மிமீ கசிவு சகிப்புத்தன்மையை வழங்குகின்றன, அதே நேரத்தில் கடினமான முத்திரைகள் (துருப்பிடிக்காத எஃகு + கிராஃபைட்) துகள் நிறைந்த ஊடகங்களை அரிப்பு இல்லாமல் கையாளுகின்றன, சுரங்க குழம்பு அல்லது சிமென்ட் தாவரங்களுக்கு முக்கியமானவை.

3. துல்லியமான கட்டுப்பாட்டுக்கான நுண்ணறிவு செயல்பாடு

எங்கள் பட்டாம்பூச்சி வால்வுகள் செயல்பாட்டு திறன் மற்றும் பாதுகாப்பை மேம்படுத்த மேம்பட்ட வழிமுறைகளை ஒருங்கிணைக்கின்றன:

புழு கியர் குறைப்பாளர்கள்: கையேடு வால்வுகளில் தரநிலை, இவை 5: 1 முறுக்கு பெருக்கல் மற்றும் சுய-பூட்டுதல் செயல்பாட்டை வழங்குகின்றன, இது 12 அங்குல விட்டம் கூட எளிதான 90 ° செயல்பாட்டை செயல்படுத்துகிறது, அதே நேரத்தில் செங்குத்து குழாய்களில் பின்னணி அபாயங்களை நீக்குகிறது.
ஆட்டோமேஷன்-தயார் வடிவமைப்பு: நியூமேடிக், எலக்ட்ரிக் அல்லது ஹைட்ராலிக் ஆக்சுவேட்டர்கள் நேரடியாக ஐஎஸ்ஓ 5211 சிறந்த விளிம்புகளுக்கு ஏற்றும், தோல்வி-பாதுகாப்பான நிலைகளை ஆதரிக்கின்றன (திறந்த/மூடு/வைத்திருத்தல்) மற்றும் பி.எல்.சி ஒருங்கிணைப்புக்கான 4-20 எம்ஏ பின்னூட்டங்கள். இது எங்கள் வால்வுகளை தானியங்கு செயல்முறைகளுக்கு ஏற்றதாக ஆக்குகிறது, மரபு குளோப் வால்வு அமைப்புகளுடன் ஒப்பிடும்போது மறுமொழி நேரத்தை 30% குறைக்கிறது.

ஸ்டோரேனுடன் உங்கள் ஓட்டக் கட்டுப்பாட்டை உயர்த்தவும்

நீர் விநியோகம் முதல் உயர் வெப்பநிலை தொழில்துறை செயல்முறைகள் வரை, எங்கள் பட்டாம்பூச்சி வால்வுகள் உங்கள் கணினி கோரும் துல்லியமான, ஆயுள் மற்றும் தகவமைப்புத் திறனை வழங்குகின்றன. புதுமையான சீல், பிரீமியம் பொருட்கள் மற்றும் ஸ்மார்ட் செயல்பாடு மூலம், பட்டாம்பூச்சி வால்வை ஒரு எளிய பணிநிறுத்தம் சாதனத்திலிருந்து உயர் செயல்திறன் கொண்ட கட்டுப்பாட்டு தீர்வாக மாற்றியுள்ளோம். இன்று விற்பனைக்கு எங்கள் பட்டாம்பூச்சி வால்வுகளை ஆராய்ந்து, பொறியியல் சிறப்பை உருவாக்கும் வித்தியாசத்தை அனுபவிக்கவும் – ஏனெனில் ஓட்டக் கட்டுப்பாட்டில், செயல்திறன் எல்லாமே.

ஸ்டோரேன் பட்டாம்பூச்சி வால்வுகள்: தனிப்பயன் தீர்வுகள் மற்றும் தர உத்தரவாதம்

ஸ்டோரேன் தொழில்துறை ஓட்டக் கட்டுப்பாட்டை தையல்காரர் பட்டாம்பூச்சி வால்வு தீர்வுகள் மற்றும் சமரசமற்ற தரமான தரங்களுடன் மறுவரையறை செய்கிறது, ஒவ்வொரு வால்வும் உங்கள் தனித்துவமான செயல்பாட்டு கோரிக்கைகளை பூர்த்தி செய்வதை உறுதி செய்கிறது. பொருள் தேர்வு முதல் செயல்திறன் சான்றிதழ் வரை, எங்கள் பட்டாம்பூச்சி வால்வு வகைகள் பொறியியல் நெகிழ்வுத்தன்மையை கடுமையான தர உத்தரவாதத்துடன் இணைக்கின்றன -உங்கள் குறிப்பிட்ட தேவைகளுக்கு நாங்கள் எவ்வாறு துல்லியத்தை வழங்குகிறோம் என்பது இங்கே.

தனிப்பயனாக்கம்: உங்கள் சரியான விவரக்குறிப்புகளுக்கு வடிவமைக்கப்பட்டுள்ளது

1. வடிவமைக்கப்பட்ட அளவு மற்றும் உள்ளமைவுகள்
டி.என் 40 முதல் டி.என். தரமற்ற அளவுகள்? காம்பாக்ட் எச்.வி.ஐ.சி அமைப்புகள் முதல் பாரிய தொழில்துறை குழாய்கள் வரை தனித்துவமான நிறுவல்களுக்கான தனிப்பயன் விட்டம் வடிவமைக்கிறோம்.
ASME, DIN, அல்லது JIS தரங்களுடன் பொருந்தக்கூடிய செதில், லக், ஃபிளாங் அல்லது வெல்டட் இணைப்புகளிலிருந்து தேர்வு செய்யவும் -உலகளாவிய திட்டங்களில் அடாப்டர் இடையூறுகளை நீக்குகிறது.

2. பொருள் மற்றும் முத்திரை தேர்வுமுறை

உடல் பொருட்கள்: -40 ° C முதல் 450. C வரை ஊடகங்களுக்கு ஏற்றவாறு HT300 வார்ப்பிரும்பு (நீர்/வாயு), WCB கார்பன் ஸ்டீல் (கனரக தொழில்) அல்லது 316L எஃகு (அரிப்பு எதிர்ப்பு) என்பதைத் தேர்ந்தெடுக்கவும்.
முத்திரை வகைகள்: நீர்/கழிவுநீருக்கான மென்மையான முத்திரைகள் (NBR/EPDM) (≤0.1 மிமீ கசிவு), அல்லது உயர் வெப்பநிலை/ஃப்ளூ வாய்க்கு கடின உலோக முத்திரைகள் (எஃகு + கிராஃபைட்)-சிராய்ப்பு நிலைமைகளில் குளோப் வால்வு ஆயுள்.

3. செயல் மற்றும் செயல்பாடு

கையேடு (புழு கியர்), நியூமேடிக், எலக்ட்ரிக் அல்லது ஹைட்ராலிக் ஆக்சுவேட்டர்கள் ஐஎஸ்ஓ 5211 பெருகிவரும் துல்லியமான கட்டுப்பாட்டை உறுதி செய்கின்றன. தானியங்கு செயல்முறைகளுக்கு தோல்வி-பாதுகாப்பான வழிமுறைகள் (காற்று-க்கு-திறந்த/மூடு) அல்லது 4-20MA பின்னூட்டங்களைச் சேர்க்கவும்.
சிறப்பு வடிவமைப்புகள்: கிரையோஜெனிக் வால்வுகள் (-196 ° C), உயர்-வெற்றிட மாதிரிகள் அல்லது பாதுகாப்பு-சிக்கலான பயன்பாடுகளுக்கான தீ-பாதுகாப்பான உள்ளமைவுகள்.

சமரசமற்ற தரம்: வடிவமைப்பிலிருந்து டெலிவரி வரை

1. கடுமையான சோதனை ஆட்சி

ஹைட்ரோஸ்டேடிக் சோதனைகள்: குண்டுகளுக்கு 1.5x அழுத்தம் மதிப்பீடு, இருக்கைகளுக்கு 1.1x, பூஜ்ஜிய கசிவை சரிபார்க்கும்.
சுழற்சி சோதனை: மென்மையான முத்திரைகளுக்கான 5,000+ செயல்பாடுகள், கடினமான முத்திரைகளுக்கு 10,000+ – தொழில்துறை விதிமுறைகளை மீறும் ஆயுள்.
பொருள் கண்டுபிடிப்பு: ஒவ்வொரு கூறுகளும் ஒரு ஆலை சான்றிதழை உள்ளடக்கியது, வேதியியல் எதிர்ப்பு மற்றும் வெப்பநிலை தேவைகளுக்கு இணங்குவதை உறுதி செய்கிறது.

2. உத்தரவாதம் மற்றும் விற்பனைக்குப் பின் ஆதரவு

1 ஆண்டு உத்தரவாதமானது சீல் செயல்திறன் மற்றும் இயந்திர குறைபாடுகளை உள்ளடக்கியது, நிறுவல், பராமரிப்பு அல்லது சரிசெய்தல் ஆகியவற்றுக்கு 24/7 தொழில்நுட்ப ஆதரவுடன்.
உதிரி பாகங்கள் கிடைக்கும்: வேலையில்லா நேரத்தைக் குறைக்க மாற்று இருக்கைகள், வட்டுகள் அல்லது ஆக்சுவேட்டர்களை விரைவாக வழங்குவது -மொத்தமாக விற்பனைக்கு பட்டாம்பூச்சி வால்வுகளை வாங்கும் வாடிக்கையாளர்களுக்கு இடுகை.

தனிப்பயன் பட்டாம்பூச்சி வால்வுகளுக்கு ஸ்டோரேனை ஏன் தேர்வு செய்ய வேண்டும்?

பயன்பாட்டு நிபுணத்துவம்: நீர் சுத்திகரிப்புக்கு உங்களுக்கு ஒரு செறிவான பட்டாம்பூச்சி வால்வு தேவைப்பட்டாலும் அல்லது பெட்ரோ கெமிக்கல் ஆலைகளுக்கான மூன்று-பொறுப்புணர்வு மாதிரி தேவைப்பட்டாலும், எங்கள் பொறியாளர்கள் பட்டாம்பூச்சி வால்வு வகைகள் மற்றும் பயன்பாடுகளை உங்கள் சரியான செயல்முறை அளவுருக்களுக்கு சீரமைக்கின்றனர்.
மொத்த செலவு திறன்: தனிப்பயனாக்கப்பட்ட தீர்வுகள் அதிக பொறியியல் செலவுகளைக் குறைக்கின்றன, அதே நேரத்தில் நீடித்த வடிவமைப்புகள் பொதுவான வால்வுகளுடன் ஒப்பிடும்போது பராமரிப்பை 30% குறைக்கின்றன.

வடிவமைக்கப்பட்ட துல்லியத்துடன் உங்கள் கணினியை உயர்த்தவும்

உங்கள் செயல்பாடுகள் சிறப்பைக் கோரும் போது ஆஃப்-தி-ஷெல்ஃப் செய்ய வேண்டாம். ஸ்டோரேனின் தனிப்பயன் பட்டாம்பூச்சி வால்வுகள் -கடுமையான தர உத்தரவாதத்தால் பாதிக்கப்பட்டுள்ளன -உங்கள் திட்டங்கள் தகுதியான செயல்திறன், நம்பகத்தன்மை மற்றும் தகவமைப்புக்கு வழங்குங்கள். இன்று விற்பனைக்கு எங்கள் பட்டாம்பூச்சி வால்வுகளை ஆராய்ந்து, வடிவமைக்கப்பட்ட பொறியியல் ஓட்டக் கட்டுப்பாட்டை எவ்வாறு மாற்றுகிறது என்பதைக் கண்டறியவும்.

கட்டமைப்பு வடிவத்தின் மூலம் வகைப்பாடு
(1) சென்டர் சீல் செய்யப்பட்ட பட்டாம்பூச்சி வால்வு

(2) ஒற்றை விசித்திரமான சீல் செய்யப்பட்ட பட்டாம்பூச்சி வால்வு
(3) இரட்டை விசித்திரமான முத்திரை பட்டாம்பூச்சி வால்வு

(4) மூன்று விசித்திரமான முத்திரை பட்டாம்பூச்சி வால்வு

சீல் செய்யும் மேற்பரப்பு பொருள் வகைப்பாட்டின் படி
(1) மென்மையான முத்திரை பட்டாம்பூச்சி வால்வு:
1) உலோகமற்ற மென்மையான பொருள் அல்லாத மெட்டாலிக் அல்லாத மென்மையான பொருள் கலவைக்கு சீல் செய்வது.
2) உலோக கடின பொருள் மூலம் சீல் செய்வது உலோகமற்ற மென்மையான பொருள் அமைப்புக்கு.
(2) மெட்டல் ஹார்ட் சீல் பட்டாம்பூச்சி வால்வு: உலோக கடின பொருள் கலவைக்கு உலோக கடின பொருள் மூலம் சீல்.

படிவத்தை சீல் செய்வதன் மூலம் வகைப்பாடு
(1) கட்டாய முத்திரை பட்டாம்பூச்சி வால்வு
1) மீள் முத்திரை பட்டாம்பூச்சி வால்வு. வால்வு தட்டு வெளியேற்ற வால்வு இருக்கை மூலம் குறிப்பிட்ட அழுத்தத்தை மூடுங்கள் வால்வு மூடப்படும் போது, வால்வு இருக்கை அல்லது வால்வு தட்டு நெகிழ்ச்சி உருவாக்கப்பட்டது.
2) வெளிப்புற முறுக்கு முத்திரை பட்டாம்பூச்சி வால்வு. வால்வு தண்டு பயன்படுத்தப்படும் முறுக்குவத்தால் சீல் அழுத்தம் உருவாக்கப்படுகிறது.
(2) அழுத்தப்பட்ட முத்திரை பட்டாம்பூச்சி வால்வு. சீல் செய்யும் குறிப்பிட்ட அழுத்தம் பாப்பேட் சீல் உறுப்பு நிரப்புதல் அழுத்தத்தில் வால்வு இருக்கை அல்லது வால்வு தட்டு மூலம் உருவாக்கப்படுகிறது.
(3) தானியங்கி சீல் பட்டாம்பூச்சி வால்வு. நடுத்தர அழுத்தத்தால் சீல் அழுத்தம் தானாக உருவாக்கப்படுகிறது.

வேலை அழுத்தத்தால் வகைப்பாடு
(1) வெற்றிட பட்டாம்பூச்சி வால்வு. வளிமண்டல காலண்டர் பட்டாம்பூச்சி வால்வின் நிலையான குவியலுக்கு கீழே வேலை அழுத்தம்.
(2) குறைந்த அழுத்தம் பட்டாம்பூச்சி வால்வு. பெயரளவு அழுத்தம் pn <1.6mpa பட்டாம்பூச்சி வால்வு.
(3) நடுத்தர அழுத்தம் பட்டாம்பூச்சி வால்வு. பெயரளவு அழுத்தம் PN 2.5 – 6.4MPA பட்டாம்பூச்சி வால்வு.
(4) உயர் அழுத்த பட்டாம்பூச்சி வால்வு. பெயரளவு அழுத்தம் PN 10.0 – 80.0MPA பட்டாம்பூச்சி வால்வு.
(5) அல்ட்ரா-உயர் அழுத்தம் பட்டாம்பூச்சி வால்வு. பெயரளவு அழுத்தம் PN> 100MPA பட்டாம்பூச்சி வால்வு.

இயக்க வெப்பநிலை மூலம் வகைப்பாடு
(1) உயர் வெப்பநிலை பட்டாம்பூச்சி வால்வு. டி> 450 சி பட்டாம்பூச்சி வால்வு
(2) நடுத்தர வெப்பநிலை பட்டாம்பூச்சி வால்வு. 120 சி(3) சாதாரண வெப்பநிலை பட்டாம்பூச்சி வால்வு. ஒரு 40 சி(4) குறைந்த வெப்பநிலை பட்டாம்பூச்சி வால்வு. 100 இன் பட்டாம்பூச்சி வால்வு (5) அல்ட்ரா-லோ வெப்பநிலை பட்டாம்பூச்சி வால்வு. t <a 100 c பட்டாம்பூச்சி வால்வு.

(1) பட்டாம்பூச்சி வால்வு.

பட்-கிளாம்ப் பட்டாம்பூச்சி வால்வின் பட்டாம்பூச்சி தட்டு குழாயின் விட்டம் திசையில் நிறுவப்பட்டுள்ளது. பட்டாம்பூச்சி வால்வு உடலின் உருளை சேனலில், வட்டு வடிவ பட்டாம்பூச்சி தட்டு அச்சைச் சுற்றி சுழல்கிறது, 0 ° – 90 between க்கு இடையில் சுழற்சியின் கோணம், 90 to க்கு சுழற்றப்படுகிறது, வால்வு முழுமையாக திறந்த நிலை.

பட்டாம்பூச்சி வால்வு கட்டமைப்பில் எளிமையானது, அளவு சிறியது மற்றும் எடையில் ஒளி, மற்றும் ஒரு சில பகுதிகளை மட்டுமே கொண்டுள்ளது. 90 ° ஐ சுழற்ற வேண்டும் மட்டுமே விரைவாக திறந்து மூட முடியும், எளிமையான செயல்பாடு, அதே நேரத்தில் வால்வு நல்ல திரவ கட்டுப்பாட்டு பண்புகளைக் கொண்டுள்ளது. பட்டாம்பூச்சி வால்வு முழுமையாக திறந்த நிலையில் இருக்கும்போது, வால்வு உடல் வழியாக நடுத்தர பாயும் போது பட்டாம்பூச்சி தட்டின் தடிமன் மட்டுமே எதிர்ப்பாகும், எனவே வால்வால் உருவாக்கப்படும் அழுத்தம் துளி மிகவும் சிறியது, எனவே இது நல்ல ஓட்ட கட்டுப்பாட்டு பண்புகளைக் கொண்டுள்ளது. பட்டாம்பூச்சி வால்வில் இரண்டு வகையான சீல் உள்ளது: மீள் முத்திரை மற்றும் உலோக முத்திரை. மீள் முத்திரை வால்வு, முத்திரையை வால்வு உடலில் அமைக்கலாம் அல்லது பட்டாம்பூச்சி தட்டில் இணைக்கலாம்.

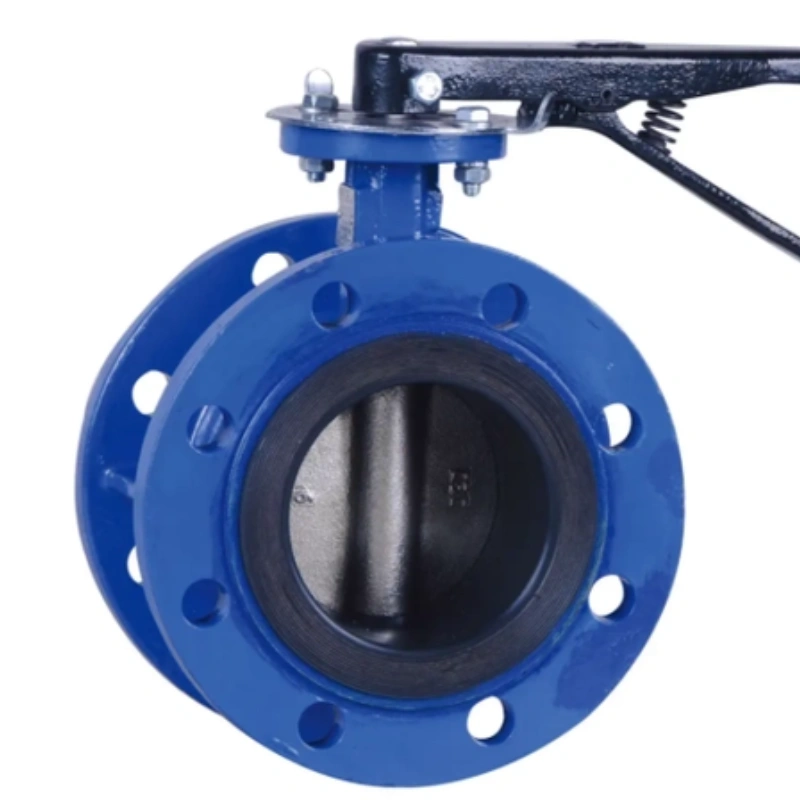

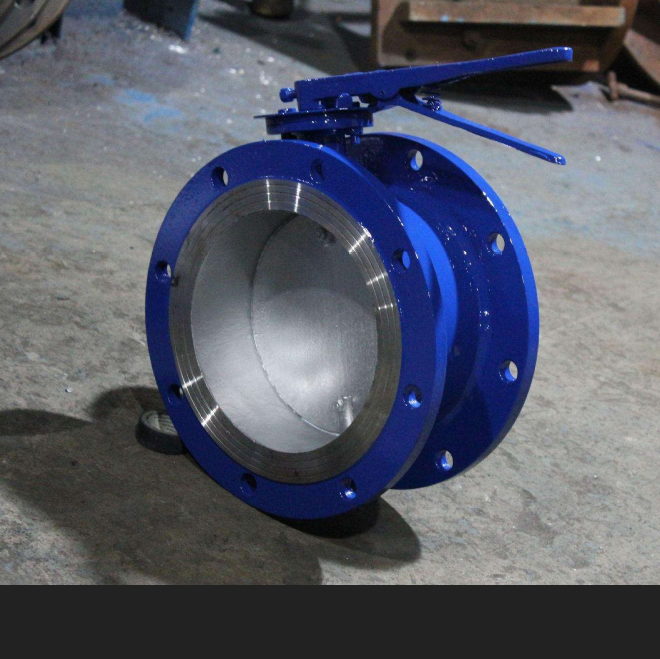

(2) ஃபிளாங் பட்டாம்பூச்சி வால்வு.

செங்குத்து தட்டு கட்டமைப்பிற்கான ஃபிளாங் பட்டாம்பூச்சி வால்வு, நெகிழ்வான கிராஃபைட் தட்டு மற்றும் எஃகு தட்டு கலப்பு கட்டமைப்பிற்கான ஒருங்கிணைந்த உலோக கடின முத்திரை வால்வு சீல் வளையத்திற்கான வால்வு தண்டு, வால்வு உடலில் பொருத்தப்பட்டுள்ளது, பட்டாம்பூச்சி தட்டு சீல் மேற்பரப்பு மேற்பரப்புகள் பற்றவைக்கப்படாத எஃகு. மென்மையான முத்திரை வால்வின் சீல் வளையம் நைட்ரைல் ரப்பரால் ஆனது, இது பட்டாம்பூச்சி தட்டில் நிறுவப்பட்டுள்ளது.

(3) லக் வகை பட்டாம்பூச்சி வால்வு.

(4) வெல்டட் பட்டாம்பூச்சி வால்வு.

வெல்டட் பட்டாம்பூச்சி வால்வு என்பது ஒரு மூடப்படாத வகை பட்டாம்பூச்சி வால்வு ஆகும், இது கட்டுமானப் பொருட்கள், உலோகம், சுரங்க, மின்சார சக்தி மற்றும் பிற உற்பத்தி செயல்முறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, நடுத்தர வெப்பநிலை ≤ 300 ℃ 0.1MPA பைப்லைனின் பெயரளவு அழுத்தம், ஊடகங்களின் அளவை இணைக்க, திறந்து மூட அல்லது சரிசெய்ய பயன்படுகிறது.

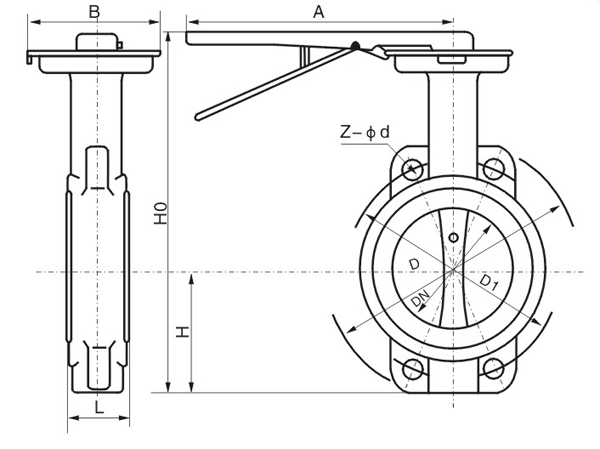

கிளம்பட் மென்மையான முத்திரை பட்டாம்பூச்சி வால்வு பிரதான வடிவ இணைப்பு அளவு அலகு: மிமீ

பட்டாம்பூச்சி வால்வு எதற்காகப் பயன்படுத்தப்படுகிறது?

ஒரு பட்டாம்பூச்சி வால்வு என்பது ஒரு வகை கால்-திருப்ப வால்வு ஆகும், இது திரவ ஓட்டத்தை கட்டுப்படுத்த சுழலும் வட்டைப் பயன்படுத்துகிறது. நீர் வழங்கல், கழிவு நீர் சுத்திகரிப்பு, ரசாயன செயலாக்கம் மற்றும் எச்.வி.ஐ.சி அமைப்புகள் உள்ளிட்ட பல்வேறு தொழில்களில் குறிப்பிட்ட பயன்பாடுகளுக்கு ஏற்றதாக இருக்கும் பல்வேறு அம்சங்களை அதன் வடிவமைப்பு உள்ளடக்கியது. ஒரு பட்டாம்பூச்சி வால்வின் செயல்பாடுகள் மற்றும் நன்மைகளைப் புரிந்துகொள்வது வெவ்வேறு சூழ்நிலைகளில் அதன் பயன்பாடு குறித்து தகவலறிந்த முடிவுகளை எடுக்க உதவும்.

ஒரு பட்டாம்பூச்சி வால்வின் ஒரு முதன்மை நோக்கம் திரவங்கள் மற்றும் வாயுக்களின் ஓட்டத்தைக் கட்டுப்படுத்துவதாகும். ஒரு மைய அச்சைச் சுற்றியுள்ள வால்வு மையத்திற்குள் உள்ள வட்டு, விரைவான மற்றும் திறமையான செயல்பாட்டை அனுமதிக்கிறது. ஓட்ட விகிதங்களுக்கு விரைவான மாற்றங்கள் தேவைப்படும்போது இந்த காலாண்டு-திருப்பம் பொறிமுறையானது குறிப்பாக சாதகமானது. உதாரணமாக, நீர் சுத்திகரிப்பு நிலையங்கள் அல்லது துல்லியமான கட்டுப்பாடு முக்கியத்துவம் வாய்ந்த தொழில்துறை பயன்பாடுகளில், ஒரு பட்டாம்பூச்சி வால்வு ஒரு சிறந்த தீர்வாக செயல்படும்.

மேலும், பட்டாம்பூச்சி வால்வுகள் அவற்றின் இலகுரக மற்றும் சிறிய வடிவமைப்பிற்கு அங்கீகரிக்கப்படுகின்றன. மற்ற வகை வால்வுகளுடன் ஒப்பிடும்போது, அவை குறைந்த இடத்தை ஆக்கிரமித்து, இறுக்கமான இடைவெளிகளில் நிறுவல்களுக்கு ஏற்றதாக இருக்கும் அல்லது எடைக் கருத்தில் முக்கியமானதாக இருக்கும்போது. குழாய்கள் அல்லது வரையறுக்கப்பட்ட பகுதிகளில் இருந்தாலும், ஒரு பட்டாம்பூச்சி வால்வின் குறைந்தபட்ச வடிவமைப்பு செயல்பாட்டை தியாகம் செய்யாமல் பல்துறைத்திறமையை அனுமதிக்கிறது.

பட்டாம்பூச்சி வால்வின் மற்றொரு குறிப்பிடத்தக்க பயன்பாடு கணினி தனிமையில் உள்ளது. வட்டை முழுமையாக மூடுவதன் மூலம், வால்வு திரவ ஓட்டத்தைத் தடுக்கும் இறுக்கமான முத்திரையை உருவாக்குகிறது. பராமரிப்பு காட்சிகளில் இது மிகவும் பயனுள்ளதாக இருக்கும், அங்கு ஒரு குழாய்த்திட்டத்தின் பிரிவுகளை தனிமைப்படுத்துவது அவசியம். விரைவாகவும் நம்பகத்தன்மையுடனும் ஓட்டத்தை துண்டிக்கும் திறன் பட்டாம்பூச்சி வால்வுகளை அமைப்புகளைக் கட்டுப்படுத்துவதிலும், பல்வேறு தொழில்துறை செயல்முறைகளில் பாதுகாப்பை உறுதி செய்வதிலும் ஒரு முக்கிய அங்கமாக அமைகிறது.

சுருக்கமாக, ஓட்டத்தை ஒழுங்குபடுத்துவதற்கும், அமைப்புகளை தனிமைப்படுத்துவதற்கும், செயல்பாட்டு செயல்திறனை மேம்படுத்துவதற்கும் ஒரு பட்டாம்பூச்சி வால்வு பல பயன்பாடுகளில் பயன்படுத்தப்படுகிறது. அதன் சிறிய வடிவமைப்பு, விரைவான செயல்பாடு மற்றும் நம்பகத்தன்மை ஆகியவை பல தொழில்களில் பிரபலமான தேர்வாக அமைகின்றன. பட்டாம்பூச்சி வால்வு எதைப் பயன்படுத்துகிறது என்பதைப் புரிந்துகொள்வது திரவக் கட்டுப்பாடு மற்றும் நிர்வாகத்தில் அது வகிக்கும் முக்கிய பங்கைப் பாராட்ட உதவும். நீங்கள் பொறியியல், பராமரிப்பு அல்லது தொழில்துறை வடிவமைப்பில் ஈடுபட்டிருந்தாலும், பட்டாம்பூச்சி வால்வு பயன்பாடுகளின் திடமான பிடியைக் கொண்டிருப்பது உங்கள் தொழில்முறை முயற்சிகளில் உங்களுக்கு நன்றாக சேவை செய்யும்.

பட்டாம்பூச்சி வால்வுகளின் நன்மைகள்

பட்டாம்பூச்சி வால்வுகளின் ஒரு குறிப்பிடத்தக்க நன்மை அவற்றின் சிறிய வடிவமைப்பு. பருமனான பாரம்பரிய வால்வுகளைப் போலல்லாமல், பட்டாம்பூச்சி வால்வுகள் ஒரு தண்டு மீது பொருத்தப்பட்ட எளிய வட்டைக் கொண்டுள்ளன. இந்த நெறிப்படுத்தப்பட்ட கட்டமைப்பு இறுக்கமான இடைவெளிகளில் நிறுவ அனுமதிக்கிறது, இது உபகரணங்களுக்கான வரையறுக்கப்பட்ட அறை கொண்ட திட்டங்களுக்கு சிறந்த விருப்பமாக அமைகிறது. கூடுதலாக, அவற்றின் இலகுரக இயல்பு குழாய் அமைப்புகளின் ஒட்டுமொத்த எடையைக் குறைக்கிறது, இது எளிதாக கையாளுதல் மற்றும் நிறுவலுக்கு வழிவகுக்கிறது.

பட்டாம்பூச்சி வால்வுகளின் மற்றொரு முக்கியமான நன்மை அவற்றின் விரைவான செயல்பாடு. முழு இயக்கத்திற்கு 90 டிகிரி மட்டுமே தேவைப்படும், வடிவமைப்பு விரைவான திறப்பு மற்றும் மூடலை எளிதாக்குகிறது. நீர் சுத்திகரிப்பு வசதிகள் அல்லது ரசாயன செயலாக்க ஆலைகள் போன்ற ஓட்டத்தை சரியான நேரத்தில் கட்டுப்படுத்தும் பயன்பாடுகளில் இந்த அம்சம் குறிப்பாக மதிப்புமிக்கது. பட்டாம்பூச்சி வால்வுகளின் விரைவான மறுமொழி மேம்பட்ட செயல்பாட்டு செயல்திறனுக்கு பங்களிக்கிறது மற்றும் வேலையில்லா நேரத்தைக் குறைக்கிறது.

மேலும், பட்டாம்பூச்சி வால்வுகள் சிறந்த ஓட்ட ஒழுங்குமுறைகளை வழங்குகின்றன. ஓரளவு திறக்கப்படும்போது, இந்த வால்வுகள் ஒரு நெறிப்படுத்தப்பட்ட ஓட்டப் பாதையை உருவாக்க முடியும், அதே நேரத்தில் ஊடகங்களை திறம்பட கட்டுப்படுத்துகின்றன. துல்லியமான ஓட்ட மேலாண்மை முக்கியமானது, நிலையான கணினி செயல்திறனை அனுமதிக்கும் பயன்பாடுகளில் இந்த பண்பு அவசியம்.

பட்டாம்பூச்சி வால்வுகள் ஆயுள் மற்றும் குறைந்த பராமரிப்பு தேவைகளையும் வெளிப்படுத்துகின்றன. எஃகு அல்லது பி.வி.சி போன்ற வலுவான பொருட்களிலிருந்து கட்டப்பட்ட அவை அரிப்புக்கு எதிர்ப்புத் தெரிவிக்கின்றன, அவை ஆக்கிரமிப்பு இரசாயனங்கள் மற்றும் அரிக்கும் சூழல்கள் உள்ளிட்ட பல்வேறு பொருட்களுக்கு ஏற்றவை. அவற்றின் எளிய வழிமுறை இயந்திர செயலிழப்புக்கான வாய்ப்பைக் குறைக்கிறது, மேலும் பராமரிப்பு தேவைகள் மற்றும் செயல்பாட்டு செலவுகளை மேலும் குறைக்கிறது.

இறுதியாக, பட்டாம்பூச்சி வால்வுகளின் தகவமைப்பு வெவ்வேறு தொழில்களில் உள்ள பல்வேறு பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது. எச்.வி.ஐ.சி அமைப்புகள் முதல் நீர் வழங்கல் மற்றும் கழிவு நீர் சுத்திகரிப்பு வரை, இந்த வால்வுகள் பரந்த அளவிலான திரவங்களைக் கையாள முடியும், பல துறைகளில் அவற்றின் பயன்பாட்டை மேம்படுத்துகின்றன.

ஒரு கேட் வால்வுக்கும் பட்டாம்பூச்சி வால்வுக்கும் என்ன வித்தியாசம்?

இயக்க வழிமுறை

கேட் வால்வுகள் மற்றும் பட்டாம்பூச்சி வால்வுகளுக்கு இடையிலான முதன்மை வேறுபாடு அவற்றின் வடிவமைப்பு மற்றும் இயக்க வழிமுறைகளில் உள்ளது. A நுழைவாயில் வால்வு ஓட்டத்தைக் கட்டுப்படுத்த ஒரு வாயிலை உயர்த்த அல்லது குறைக்க ஒரு நேரியல் இயக்கத்தைப் பயன்படுத்துகிறது. இந்த வழிமுறை ஆன்-ஆஃப் கட்டுப்பாட்டுக்கு ஏற்றது, ஆனால் பயன்பாடுகளைத் தூண்டுவதில் சிறப்பாக செயல்படாது. மாறாக, ஒரு பட்டாம்பூச்சி வால்வு ஒரு சுழலும் வட்டைக் கொண்டுள்ளது, இது ஓட்டத்தை கட்டுப்படுத்த ஒரு மைய தண்டு சுற்றி முன்னிலைப்படுத்துகிறது. இந்த வடிவமைப்பு விரைவான செயல்பாட்டை அனுமதிக்கிறது மற்றும் தூண்டுதலில் குறிப்பாக பயனுள்ளதாக இருக்கும்.

ஓட்ட கட்டுப்பாடு மற்றும் செயல்திறன்

மற்றொரு முக்கியமான வேறுபாடு ஓட்ட பண்புகள். பட்டாம்பூச்சி வால்வுகள் குறைந்தபட்ச அழுத்த வீழ்ச்சியுடன் நிலையான ஓட்ட விகிதத்தை வழங்கும் திறனுக்காக அறியப்படுகின்றன. இந்த செயல்திறன் பெரிய அளவிலான பயன்பாடுகளிலும், இடம் குறைவாக இருக்கும் இடத்திலும் மிகவும் சாதகமானது. இதற்கு நேர்மாறாக, கேட் வால்வுகள் தூண்டுதலில் குறைந்த செயல்திறன் கொண்டவை மற்றும் கொந்தளிப்பை உருவாக்க முடியும், இது உயர் ஓட்டம் காட்சிகளில் செயல்திறன் பற்றாக்குறைக்கு வழிவகுக்கிறது.

இடம் மற்றும் எடை பரிசீலனைகள்

பட்டாம்பூச்சி வால்வுகள் பொதுவாக கேட் வால்வுகளை விட கச்சிதமானவை மற்றும் இலகுவானவை. இந்த விண்வெளி சேமிப்பு வடிவமைப்பு பட்டாம்பூச்சி வால்வுகளை இறுக்கமான இடைவெளிகளில் நிறுவுவதற்கு ஏற்றது, அங்கு பாரம்பரிய கேட் வால்வுகள் சிக்கலானவை என்பதை நிரூபிக்கக்கூடும். பட்டாம்பூச்சி வால்வுகளின் குறைக்கப்பட்ட எடை நிறுவல் மற்றும் பராமரிப்பின் போது கையாளுதலை எளிதாக்குகிறது.

பயன்பாட்டு பொருத்தம்

இரண்டு வால்வு வகைகளும் அவை சிறந்து விளங்கும் குறிப்பிட்ட பயன்பாடுகளைக் கொண்டுள்ளன. குறைந்த அழுத்தம் இழப்பு தேவைப்படும் பயன்பாடுகளில் கேட் வால்வுகள் பொதுவாகப் பயன்படுத்தப்படுகின்றன மற்றும் முழு தனிமைப்படுத்தல் முக்கியமானது. மாறாக, விரைவான செயல்பாடு மற்றும் அடிக்கடி ஓட்ட சரிசெய்தல் தேவைப்படும் அமைப்புகளில் பட்டாம்பூச்சி வால்வுகள் விரும்பப்படுகின்றன, அவை எச்.வி.ஐ.சி அமைப்புகள், நீர் விநியோகம் மற்றும் கழிவு நீர் சுத்திகரிப்பு ஆகியவற்றிற்கு ஏற்றதாக அமைகின்றன.

பட்டாம்பூச்சி வால்வுகளின் மூன்று வகைகள் யாவை?

1. செறிவான பட்டாம்பூச்சி வால்வுகள்

செறிவான பட்டாம்பூச்சி வால்வுகள் அவற்றின் எளிய வடிவமைப்பால் வகைப்படுத்தப்படுகின்றன, அங்கு வட்டு வால்வு உடலுடன் விசித்திரமாக சீரமைக்கப்படுகிறது. இந்த உள்ளமைவில், வட்டு திரவத்தின் ஓட்டத்திற்கு இணையாக இருக்கும் ஒரு அச்சைச் சுற்றி சுழல்கிறது. செறிவான பட்டாம்பூச்சி வால்வுகள் முதன்மையாக குறைந்த அழுத்த பயன்பாடுகளில் பயன்படுத்தப்படுகின்றன, இது நீர் மற்றும் கழிவு நீர் சுத்திகரிப்புக்கு ஏற்றதாக அமைகிறது. அவற்றின் நேரடியான வடிவமைப்பு திறமையான ஓட்டக் கட்டுப்பாடு மற்றும் குறைந்தபட்ச அழுத்த வீழ்ச்சியை அனுமதிக்கிறது, இது பல்வேறு அமைப்புகளில் உகந்த செயல்திறனை உறுதி செய்கிறது.

2. விசித்திரமான பட்டாம்பூச்சி வால்வுகள்

உயர் செயல்திறன் கொண்ட பட்டாம்பூச்சி வால்வுகள் என்றும் அழைக்கப்படும் விசித்திரமான பட்டாம்பூச்சி வால்வுகள், ஒரு தனித்துவமான வடிவமைப்பைக் கொண்டுள்ளன, இது வட்டு வால்வு இருக்கையிலிருந்து ஈடுசெய்ய அனுமதிக்கிறது. இந்த வடிவமைப்பு சீல் திறன்களை மேம்படுத்துகிறது மற்றும் வால்வு கூறுகளில் உடைகளை குறைக்கிறது. விசித்திரமான பட்டாம்பூச்சி வால்வுகள் அதிக அழுத்தங்கள் மற்றும் வெப்பநிலை சம்பந்தப்பட்டவை உட்பட அதிக தேவைப்படும் பயன்பாடுகளுக்கு மிகவும் பொருத்தமானவை. சோம்பேறித்தனங்கள், அரிக்கும் திரவங்கள் மற்றும் பிற சவாலான ஊடகங்களைக் கையாளுதல், நீண்டகால செயல்பாடு மற்றும் நம்பகத்தன்மையை உறுதி செய்தல் போன்ற சேவைகளில் அவை சிறந்து விளங்குகின்றன.

3. இரட்டை விசித்திரமான பட்டாம்பூச்சி வால்வுகள்

இரட்டை விசித்திரமான பட்டாம்பூச்சி வால்வுகள் அல்லது மூன்று ஆஃப்செட் பட்டாம்பூச்சி வால்வுகள், விசித்திரமான வால்வுகளின் வடிவமைப்பை ஒரு படி மேலே கொண்டு செல்லுங்கள். இரண்டு ஆஃப்செட்டுகளுடன் -ஒன்று வட்டின் சுழற்சிக்கும், மற்றொரு சீல் மேற்பரப்புக்கும் – இந்த வால்வுகள் மேம்பட்ட செயல்திறனை வழங்குகின்றன, குறிப்பாக கோரும் நிலைமைகளில். இரட்டை விசித்திரமான வடிவமைப்பு வட்டு மற்றும் இருக்கைக்கு இடையில் குறைந்த உராய்வை ஏற்படுத்துகிறது, இது பாரம்பரிய வால்வு வடிவமைப்புகளுடன் தொடர்புடைய உடைகள் இல்லாமல் இறுக்கமான முத்திரையை அனுமதிக்கிறது. அவை உயர் அழுத்த, உயர் வெப்பநிலை பயன்பாடுகளுக்கு சிறந்த தேர்வாகும், மேலும் எண்ணெய் மற்றும் எரிவாயு, மின் உற்பத்தி மற்றும் மருந்துகள் போன்ற தொழில்களில் அடிக்கடி பயன்பாட்டைக் காண்கின்றன.
