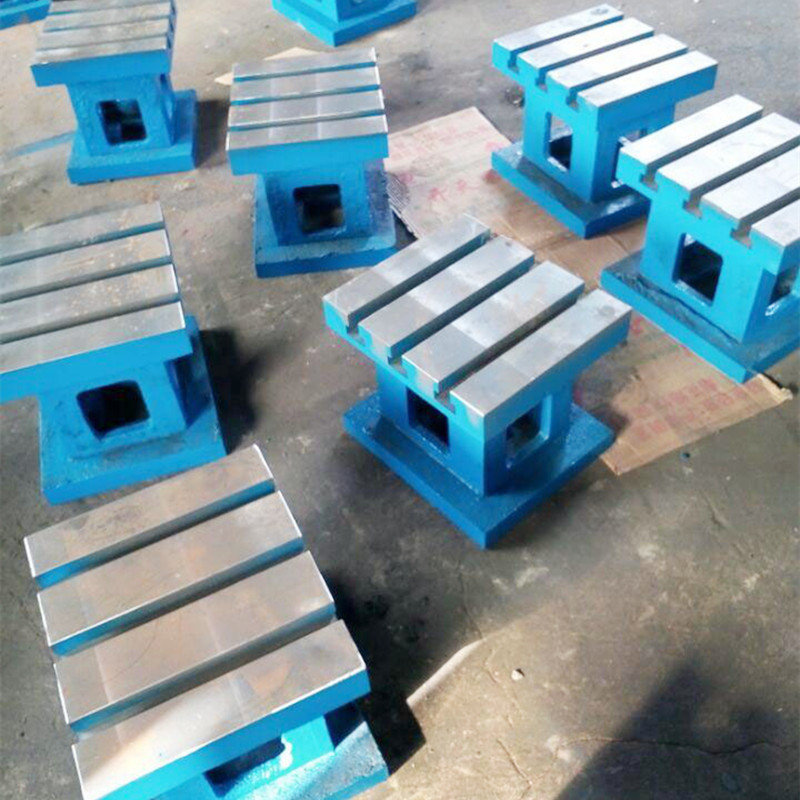

இரும்பு சதுர பெட்டி

* உயர்தர வார்ப்பிரும்புகளிலிருந்து தயாரிக்கப்படுகிறது.

* மன அழுத்த நிவாரணத்திற்காக வெப்ப-சிகிச்சை.

* இரண்டு தர துல்லியங்களில் வழங்கப்படுகிறது – தரங்கள்: 2 & 3.

* மெஜின் டி-ஸ்லாட்டுகள் மற்றும் கோர்ட் அஸ்-காஸ்ட் ஸ்லாட்டுகள் கிளம்புகளை எளிதாக்குகின்றன.

* வாடிக்கையாளரின் குறிப்பிட்ட தேவைக்கேற்ப சிறப்பு அளவுகள் வழங்கப்படுகின்றன.

• பொருந்திய ஜோடியாக வழங்கப்படுகிறது.

தோற்றம் கொண்ட இடம் ： ஹெபீ, சீனா

உத்தரவாதம் ： 1 வருடம்

தனிப்பயனாக்கப்பட்ட ஆதரவு ： OEM, ODM, OBM

பிராண்ட் பெயர் ： ஸ்டோரன்

மாதிரி எண் ： 2009

பொருள் ： தனிப்பயனாக்கப்பட்டது

துல்லியம் ： தனிப்பயனாக்கப்பட்டது

செயல்பாட்டு பயன்முறை ： தனிப்பயனாக்கப்பட்டது

உருப்படி எடை ： தனிப்பயனாக்கப்பட்டது

திறன் ： தனிப்பயனாக்கப்பட்டது

பொருள் ： HT200-300

விவரக்குறிப்பு ： தனிப்பயனாக்கு

மேற்பரப்பு ： தட்டையான, டி-ஸ்லாட்டுகள் மற்றும் கோர்ட் அஸ்-காஸ்ட் ஸ்லாட்டுகள்

வேலை செய்யும் மேற்பரப்பின் கடினத்தன்மை ： HB160-240

மேற்பரப்பு சிகிச்சை ： கையால் ஸ்கிராப் செய்யப்பட்ட அல்லது பூச்சு-விற்பனை

ஃபவுண்டரி செயல்முறை ： மணல் வார்ப்பு அல்லது மையவிலக்கு வார்ப்புகள்

மோல்டிங் வகை ： பிசின் மணல் மோல்டிங்

ஓவியம் ： ப்ரைமர் மற்றும் முகம் ஓவியம்

மேற்பரப்பு பூச்சு ： ஊறுகாய் எண்ணெய் மற்றும் பிளாஸ்டிக்-வரிசையாக அல்லது ஆன்டிகோரோஷன் பெயிண்ட் மூலம் மூடப்பட்டிருக்கும்

பேக்கேஜிங் ： ஒட்டு பலகை பெட்டி

முன்னணி நேரம்

வார்ப்பிரும்பு சதுர பெட்டியின் தொழில்நுட்ப விவரக்குறிப்பு:

வார்ப்பிரும்பு சதுர பெட்டி பொருள்: உடைகள் எதிர்ப்புக்கு HT200-HT300

ஒரு வார்ப்பிரும்பு சதுர பெட்டியின் பொருள் அதன் ஆயுள் மற்றும் துல்லியத்தை நேரடியாக பாதிக்கிறது -குறிப்பாக கடுமையான தொழில்துறை சூழல்களில். எங்கள் இரும்பு சதுர பெட்டி தீர்வுகளுக்காக ஸ்டோரேன் HT200-HT300 சாம்பல் வார்ப்பிரும்புகளைத் தேர்வுசெய்கிறது, இது ஒரு பிரீமியம் அலாய் கடினத்தன்மை, நிலைத்தன்மையை சமன் செய்கிறது மற்றும் நிலையான மாற்றுகளை விஞ்சுவதற்கு எதிர்ப்பை அணிந்துகொள்கிறது. இந்த பொருள் உங்கள் கருவி கடுமையான பட்டறை பயன்பாட்டைத் தாங்குவதை எவ்வாறு உறுதி செய்கிறது என்பது இங்கே:

1. கனரக-கடமை பயன்பாட்டிற்கான தொழில்துறை தர கடினத்தன்மை

HT200-HT300 வார்ப்பிரும்பு (160–240HB கடினத்தன்மை) கடினத்தன்மைக்கு வடிவமைக்கப்பட்டுள்ளது:

சிறந்த சிராய்ப்பு எதிர்ப்பு: அதன் முத்து நுண் கட்டமைப்பு குறைந்த தர மண் இரும்புகளை விட 20% சிறந்த உடைகள் எதிர்ப்பை வழங்குகிறது, 10,000+ கிளம்பிங் சுழற்சிகள் மூலம் மென்மையான மேற்பரப்புகளை (RA ≤1.6μm) பராமரிக்கிறது. அரைத்தல் அல்லது துளையிடுதலில் பயன்படுத்தப்படும் வார்ப்பிரும்பு சதுர பெட்டிகளுக்கு இது மிகவும் முக்கியமானது, அங்கு நிலையான கருவி தொடர்பு மென்மையான பொருட்களை சேதப்படுத்தும்.
அதிக சுமை ஆதரவு: 200–300MPA இழுவிசை வலிமையுடன், எங்கள் இரும்பு சதுர பெட்டி மாதிரிகள் சிதைவு இல்லாமல் 500 கிலோ நிலையான சுமைகளை வைத்திருக்கின்றன the 3D அளவீட்டு அல்லது இயந்திர சீரமைப்பின் போது பெரிய பணியிடங்களை ஆதரிப்பதற்கு இடுகை.

2. நீடித்த துல்லியத்திற்கான வெப்ப நிலைத்தன்மை

வெப்பநிலை ஏற்ற இறக்கங்கள் (10 ° C-40 ° C) HT200-HT300 இன் துல்லியத்தை சமரசம் செய்யாது:

பரிமாண நிலைத்தன்மை: குறைந்த வெப்ப விரிவாக்கம் (11.6 × 10⁻⁶/° C) 1000 மிமீ மீது ± 0.02 மிமீ/மீ நேரத்தையும் பராமரிக்கிறது, நம்பகமான செங்குத்தாக (90 ± ± 5 ‘) மற்றும் சி.எம்.எம் அல்லது ஆப்டிகல் ஒப்பீட்டாளர்களில் இணையான அளவீடுகளை உறுதி செய்கிறது.
மன அழுத்த நிவாரண சிகிச்சை: 550 ° C ANNEAL 90% வார்ப்பு அழுத்தத்தை நீக்குகிறது, இது காலப்போக்கில் மலிவான மாதிரிகளை இழிவுபடுத்தும் மைக்ரோ கிராக்ஸைத் தடுக்கிறது.

3. உற்பத்தி கைவினைத்திறன் பொருள் செயல்திறனை மேம்படுத்துகிறது

ஸ்டோரேனின் செயல்முறைகள் HT200-HT300 இன் திறனை அதிகரிக்கின்றன:

பிசின் மணல் வார்ப்பு: சீரான சுமை விநியோகத்திற்காக சீரான சுவர் தடிமன் (15–30 மிமீ) மற்றும் துல்லியமான டி-ஸ்லாட்டுகள் (14–24 மிமீ அகலம், ± 0.1 மிமீ சகிப்புத்தன்மை) உருவாக்குகிறது.
விருப்பமான கையால்-ஸ்கிராப் செய்யப்பட்ட பூச்சு: சிக்கலான ஆய்வுகளுக்கு, கைவினைஞர்கள் மேற்பரப்புகளை 25+ தொடர்பு புள்ளிகள்/25×25 மிமீ, சுமை தாங்கும் பகுதியை 30% அதிகரிக்கும் மற்றும் பணியிட விலகலைக் குறைப்பது-வகுப்பு 0 தட்டையானது (≤0.0005 மிமீ/மீ) விண்வெளி அல்லது மருத்துவ பயன்பாடுகளுக்கு சாதகப்படுத்துதல்.

4. கோரும் காட்சிகளில் நிரூபிக்கப்பட்ட செயல்திறன்

எங்கள் இரும்பு சதுர பெட்டி தீர்வுகள் துல்லியமான விஷயங்களில் சிறந்து விளங்குகின்றன:

கனரக இயந்திர ஆய்வு: 300x300x300 மிமீ வார்ப்பிரும்பு சதுர பெட்டி தட்டையான சோதனையின் போது 200 கிலோ டீசல் என்ஜின் கூறுகளை ஆதரிக்கிறது, HT200 இன் அதிர்வு-தடுப்பு பண்புகள் அளவீட்டு பிழைகளைக் குறைக்கும்.
சி.என்.சி எந்திரமான பொருத்துதல்: HT300 இன் 240HB கடினத்தன்மை கருவி தாக்கத்தை எதிர்க்கிறது, அரைக்கும் செயல்பாடுகளில் சிக்கலான பகுதி வடிவவியலுக்கு ± 0.01 மிமீ -க்குள் பணிபுரிந்தது.

5. ஸ்டோரேனின் பொருள் வாக்குறுதி: ஆயுள் மற்றும் தனிப்பயனாக்கம்

உங்கள் தேவைகளுக்கு ஏற்ப: 100×100 மிமீ பெஞ்ச் மாதிரிகள் முதல் 600×600 மிமீ தொழில்துறை சாதனங்கள் வரை அளவுகளில், பொது பயன்பாட்டிற்கு HT200 அல்லது தீவிர சுமைகளுக்கு HT300 ஐத் தேர்வுசெய்க.
நீங்கள் நம்பக்கூடிய தரம்: ஒவ்வொரு பெட்டியும் ஜிபி/டி 4986-2004 மற்றும் ஐஎஸ்ஓ 8512-1 தரங்களை பூர்த்தி செய்கிறது, சிஎம்எம் ஆய்வால் சரிபார்க்கப்பட்டது, மேலும் பொருள் குறைபாடுகளுக்கு எதிராக 1 ஆண்டு உத்தரவாதத்தால் ஆதரிக்கப்படுகிறது.
நீண்ட கால மதிப்பு: எங்கள் HT200-HT300 மாதிரிகள் பொதுவான பெட்டிகளை விட 3x நீளமாக நீடிக்கும், இது நம்பகமான பொருத்துதல் கருவிகளை நம்பியிருக்கும் கடைகளுக்கு உரிமையின் குறைந்த மொத்த செலவை வழங்குகிறது.

உங்கள் வார்ப்பிரும்பு சதுர பெட்டிக்கான பொருள் தரத்தில் சமரசம் செய்ய வேண்டாம். ஸ்டோரேனின் HT200-HT300 கட்டுமானம் கடினத்தன்மை, வெப்ப நிலைத்தன்மை மற்றும் துல்லியமான உற்பத்தி ஆகியவற்றை ஒருங்கிணைத்து, உங்கள் இரும்பு சதுர பெட்டி கடினமான பட்டறைகளில் கூட துல்லியத்தை பராமரிக்கிறது என்பதை உறுதிப்படுத்துகிறது. தினசரி பொருத்துதல் முதல் சிக்கலான ஆய்வுகள் வரை, எங்கள் பொருள் தேர்வு உங்கள் முதலீடு நேரத்தின் சோதனையை உறுதி செய்கிறது -இது ஒரு முன்னணி தொழில்துறை கருவி உற்பத்தியாளரின் நிபுணத்துவத்தால் பாதிக்கப்படுகிறது. இன்று எங்கள் வரம்பை ஆராய்ந்து, பிரீமியம் வார்ப்பிரும்பு செய்யும் வித்தியாசத்தை அனுபவிக்கவும்.

கையால்-ஸ்கிராப் செய்யப்பட்ட பூச்சு: ± 5μm சிக்கலான ஆய்வுகளுக்கு வார்ப்பிரும்பு சதுர பெட்டியின் துல்லியம்

துல்லியமான அளவீட்டு மற்றும் பொருத்துதலில், ஒரு வார்ப்பிரும்பு சதுர பெட்டியின் மேற்பரப்பு பூச்சு நம்பகமான தரவு மற்றும் விலையுயர்ந்த பிழைகள் -குறிப்பாக விண்வெளி, மருத்துவ சாதனங்கள் மற்றும் வாகன உற்பத்தி போன்ற தொழில்களில் உள்ள வேறுபாட்டைக் குறிக்கும். ஸ்டோரேன் எங்கள் இரும்பு சதுர பெட்டி தீர்வுகளுடன் ஆய்வு தரங்களை உயர்த்துகிறது, இது கையால்-ஸ்கிராப் செய்யப்பட்ட முடிவுகளைக் கொண்டுள்ளது, இது ஒரு கைவினைத்திறன்-உந்துதல் செயல்முறை, இது இயந்திர-தரையில் மாற்றுகளால் ஒப்பிடமுடியாத ± 5μm துல்லியத்தை அடைகிறது. இந்த பிரீமியம் பூச்சு சாதாரண கருவிகளை துல்லிய கருவிகளாக மாற்றுவது இங்கே:

1. கை ஸ்கிராப்பிங் கலை: இயந்திர அரைப்புக்கு அப்பால்

இயந்திர அரைப்பு ஏற்றுக்கொள்ளக்கூடிய மேற்பரப்புகளை (RA ≤1.6μm) உருவாக்கும் போது, முக்கியமான ஆய்வுகள் நுண்ணிய முழுமையை கோருகின்றன:

மைக்ரோ-தொடர்பு உகப்பாக்கம்: திறமையான கைவினைஞர்கள் ஒவ்வொரு மேற்பரப்பையும் கைமுறையாக துடைத்து 25-30 துல்லியமான தொடர்பு புள்ளிகளின் கட்டத்தை 25×25 மிமீக்கு உருவாக்கி, சுமை தாங்கும் பகுதியை 30%அதிகரிக்கும். இது 200 கிலோ+ சுமைகளின் கீழ் பணியிட விலகலைக் குறைக்கிறது, வகுப்பு 0 (≤0.0005 மிமீ/மீ) இன் தட்டையான சகிப்புத்தன்மையை உறுதி செய்கிறது – செங்குத்தாக (90 ± ± 5 ‘) மற்றும் இணையான தன்மை (≤0.01 மிமீ/மீ) ஆகியவற்றை சரிபார்க்க அளவீட்டு இயந்திரங்களை (சிஎம்எம்) ஒருங்கிணைப்பதற்கான இன்றியமையாதது.
அபூரண நீக்குதல்: எஞ்சிய மன அழுத்தம் அல்லது மைக்ரோ அதிர்வுகளை விட்டுச்செல்லும் அரைப்பவர்களைப் போலல்லாமல், கை ஸ்கிராப்பிங் இந்த குறைபாடுகளை நீக்குகிறது, ஒரு மேற்பரப்பை வழங்குகிறது, எனவே சீரானதாக இருக்கும், இது பரிமாண அளவியல் ஆய்வகங்களுக்கான குறிப்பு தரமாக செயல்படுகிறது.

2. நீடித்த துல்லியத்திற்கான பொருள் மற்றும் செயல்முறை சினெர்ஜி

ஸ்டோரேனின் வார்ப்பிரும்பு சதுர சதுர பெட்டி HT200-HT300 சாம்பல் வார்ப்பிரும்பு (180-240HB கடினத்தன்மை ஆகியவற்றுடன் தொடங்குகிறது):

ஸ்க்ராபபிலிட்டி சிறப்பானது: எங்கள் வார்ப்பிரும்புகளின் நேர்த்தியான அமைப்பு துல்லியமான பிளேட் வெட்டுக்களை ஏற்றுக்கொள்கிறது, கைவினைஞர்கள் 300 மிமீ நீளத்திற்கு மேல் மேற்பரப்புகளை ± 5μm தட்டையானதாக செம்மைப்படுத்த அனுமதிக்கிறது-ஆப்டிகல் ஒப்பீட்டாளர் அமைப்புகள் அல்லது கேஜ் தொகுதி அளவுத்திருத்தத்தில் பயன்படுத்தப்படும் இரும்பு சதுர பெட்டி மாதிரிகளுக்கு இடுகை.
வெப்ப நிலைத்தன்மை: 550 ° C மன அழுத்தத்தை நிவாரணம் (90% வார்ப்பு அழுத்தத்தை நீக்குகிறது) உடன் இணைந்து, கையால் ஸ்கிராப் செய்யப்பட்ட பூச்சு 10 ° C-40 ° C சூழல்களில் போரிடுவதை எதிர்க்கிறது, பல தசாப்தங்களாக அதிக பயன்பாட்டின் துல்லியத்தை பராமரிக்கிறது.

3. ஒவ்வொரு மைக்ரான் எண்ணும் பயன்பாடுகள்

எங்கள் கையால் ஸ்க்ராப் செய்யப்பட்ட வார்ப்பிரும்பு சதுர பெட்டி தீர்வுகள் உயர்-பங்கு காட்சிகளில் சிறந்து விளங்குகின்றன:

விண்வெளி கூறு ஆய்வு: ஜெட் என்ஜின் பெருகிவரும் அடைப்புக்குறிகளின் செங்குத்தாக சரிபார்க்கும்போது 400x400x400 மிமீ இரும்பு சதுர பெட்டி ≤0.005 மிமீ விலகலை உறுதி செய்கிறது, இது அதிர்வு இல்லாத சட்டசபைக்கு முக்கியமானது.
மருத்துவ சாதன உற்பத்தி: அறுவைசிகிச்சை கருவி பொருத்துதலில், எங்கள் கையால்-ஸ்கிராப் செய்யப்பட்ட மேற்பரப்புகளின் ± 5μm துல்லியம் எலும்பியல் உள்வைப்புகளைத் துளையிடுவதற்கான நிலையான கோணங்களுக்கு உத்தரவாதம் அளிக்கிறது, ஸ்கிராப் விகிதங்களை 20%குறைக்கிறது.
தானியங்கி தரக் கட்டுப்பாடு: டிரான்ஸ்மிஷன் அசெம்பிளியில் ரோபோ ஆயுதங்களை அளவீடு செய்யப் பயன்படுகிறது, எங்கள் பெட்டிகள் 0.01 மிமீ/மீ-க்குள் இணையான தன்மையைப் பராமரிக்கின்றன, அதிக அளவு உற்பத்தியில் விலையுயர்ந்த தவறான ஒழுங்குமுறைகளைத் தடுக்கின்றன.

4. ஸ்டோரேனின் எட்ஜ்: கைவினைத்திறன் பொறியியலை சந்திக்கிறது

சமரசம் இல்லாமல் தனிப்பயனாக்கம்: நிலையான அளவுகளிலிருந்து (100×100 மிமீ -600 எக்ஸ் 600 மிமீ) தேர்வு செய்யவும் அல்லது தனிப்பயன் பரிமாணங்களைக் கோருங்கள்-ஒவ்வொரு கையால் ஸ்கிராப் செய்யப்பட்ட வார்ப்பிரும்பு சதுர பெட்டி 3 டி லேசர் ஸ்கேனிங்கிற்கு உட்படுகிறது, இது ஜிபி/டி 4986-2004 மற்றும் ஐஎஸ்ஓ 8512-1 உடன் இணங்குவதை உறுதி செய்கிறது.
கட்டப்பட்ட ஆயுள்: 5μm அரிப்பு எதிர்ப்பு எண்ணெய் பூச்சு மேற்பரப்பை குளிரூட்டி மற்றும் ஈரப்பதத்திலிருந்து பாதுகாக்கிறது, கடுமையான பட்டறை சூழல்களில் இணைக்கப்படாத போட்டியாளர்களுடன் ஒப்பிடும்போது எங்கள் இரும்பு சதுர பெட்டி மாதிரிகளின் ஆயுளை 2x ஆல் நீட்டிக்கிறது.
நம்பகத்தன்மை நீங்கள் நம்பலாம்: மேற்பரப்பு உடைகள் அல்லது பரிமாண சறுக்கலுக்கு எதிரான 1 ஆண்டு உத்தரவாதத்தால் ஆதரிக்கப்படுகிறது, எங்கள் கையால்-ஸ்கிராப் செய்யப்பட்ட கருவிகள் தோல்வி ஒரு விருப்பமல்ல இல்லாத ஆய்வுகளுக்கு மன அமைதியை வழங்குகின்றன.

சிக்கலான ஆய்வுகள் துணை மைக்ரான் துல்லியத்தை கோரும் போது, ஸ்டோரேனின் கையால்-ஸ்கிராப் செய்யப்பட்ட வார்ப்பிரும்பு சதுர பெட்டி தீர்வுகளை நம்புங்கள். வெறும் கருவிகளை விட, அவை கைவினைஞர் திறன் மற்றும் தொழில்துறை பொறியியலின் இணைவு, நவீன உற்பத்தியின் துல்லியமான தரங்களை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளன. இன்று எங்கள் வரம்பை ஆராய்ந்து, ± 5μm துல்லியம் உங்கள் தரக் கட்டுப்பாடு, பொருத்துதல் மற்றும் அளவீட்டு செயல்முறைகளை எவ்வாறு உயர்த்த முடியும் என்பதைக் கண்டறியவும் the முழுமையின் மதிப்பைப் புரிந்துகொள்ளும் ஒரு பிராண்டின் நம்பகத்தன்மையால்.

• •
