வழிகாட்டி ரயில்

தோற்றம் கொண்ட இடம் ： ஹெபீ, சீனா

உத்தரவாதம் ： 1 வருடம்

தனிப்பயனாக்கப்பட்ட ஆதரவு ： OEM, ODM, OBM

பிராண்ட் பெயர் ： ஸ்டோரன்

மாதிரி எண் ： 2008

பொருள் ： HT200-HT300

துல்லியம் ： தனிப்பயனாக்கப்பட்டது

செயல்பாட்டு பயன்முறை ： தனிப்பயனாக்கப்பட்டது

உருப்படி எடை ： தனிப்பயனாக்கப்பட்டது

திறன் ： தனிப்பயனாக்கப்பட்டது

விவரக்குறிப்பு ： 1500-4000 மிமீ நீளம் அல்லது தனிப்பயனாக்கு

மேற்பரப்பு ： டி-ஸ்லாட்டுகள்

வேலை செய்யும் மேற்பரப்பின் கடினத்தன்மை ： HB160-240

மேற்பரப்பு சிகிச்சை ： எந்திரம்

ஃபவுண்டரி செயல்முறை ： பிசின் மணல் வார்ப்பு

ஓவியம் ： ப்ரைமர் மற்றும் முகம் ஓவியம்

மேற்பரப்பு பூச்சு ： ஊறுகாய் எண்ணெய் மற்றும் பிளாஸ்டிக்-வரிசையாக அல்லது ஆன்டிகோரோஷன் பெயிண்ட் மூலம் மூடப்பட்டிருக்கும்

துல்லியமான தரம் ： 2-3

வேலை வெப்பநிலை ： (20 ± 5) ℃

பேக்கேஜிங் ： ஒட்டு பலகை பெட்டி

முன்னணி நேரம்

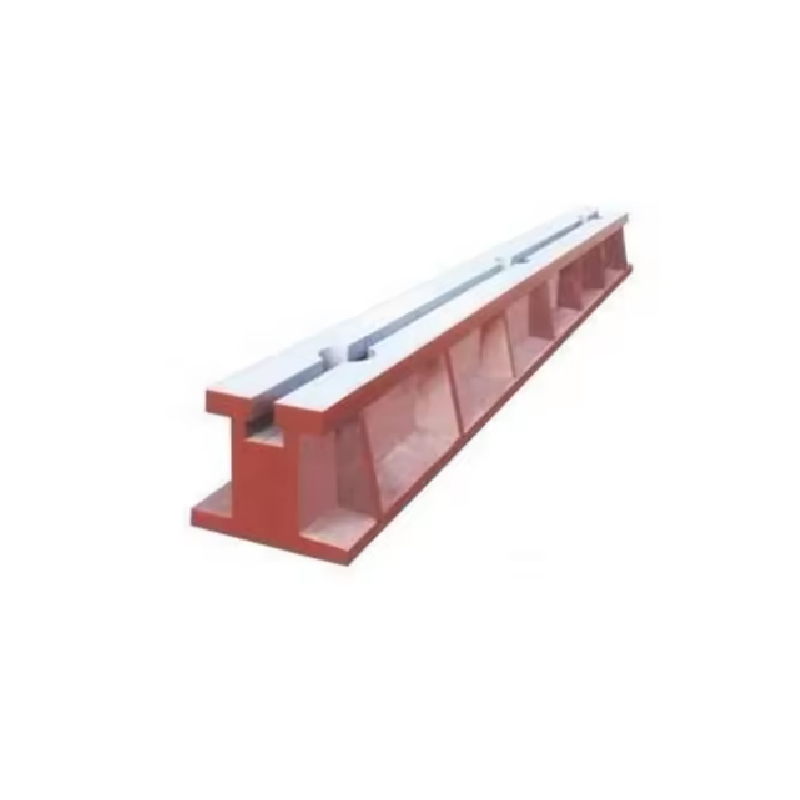

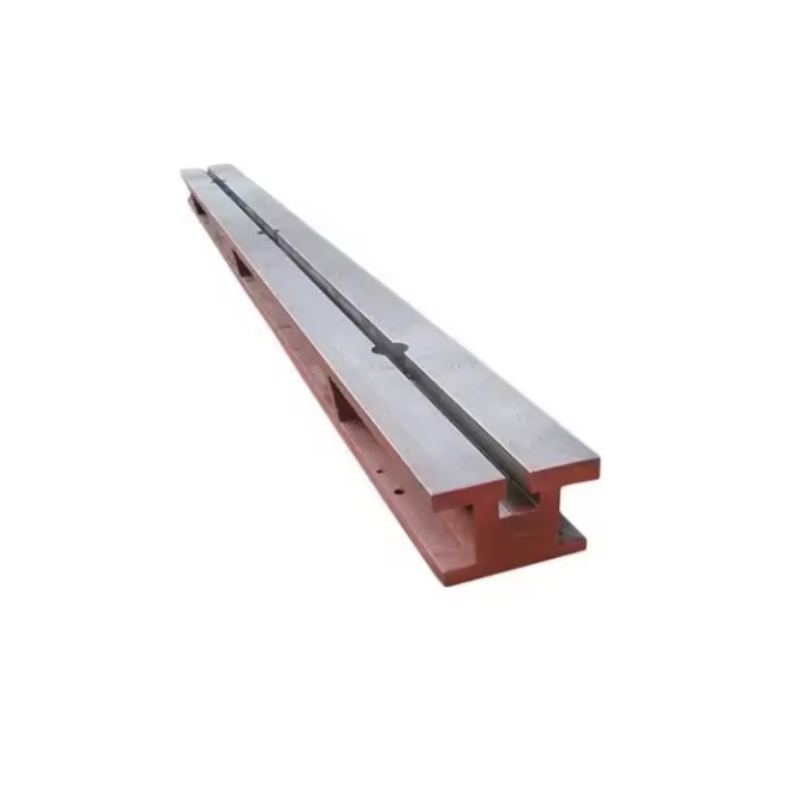

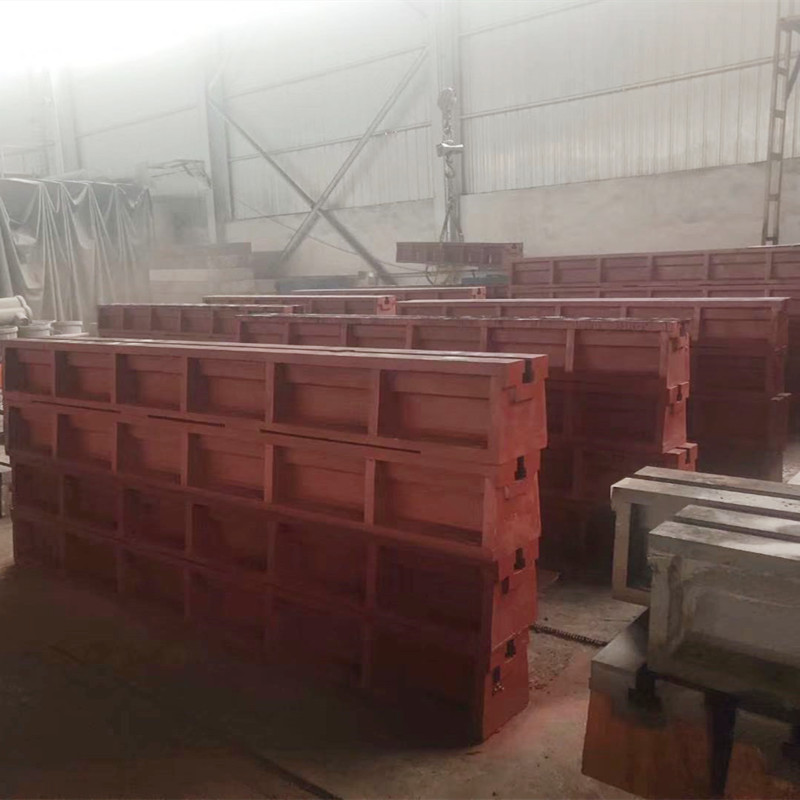

வார்ப்பிரும்பு டி-க்ரூவ் தரை ரயில் தயாரிப்புகளும் அழைக்கப்படுகின்றன: நிலத்தடி ரயில், டி-க்ரூவ் தரை ரயில், தரை கற்றை, தரையில் பள்ளம் இரும்பு, அடித்தள பள்ளம் இரும்பு, ஒற்றை டி-க்ரூவ் இயங்குதளம், வார்ப்பிரும்பு நிலத்தடி ரயில்.
வார்ப்பிரும்பு டி-க்ரூவ் தரை ரெயிலின் முக்கிய நோக்கம், உபகரணங்களின் நிலையான புள்ளிகளின் அடிப்படையில் அதை ஒரு வார்ப்பு பீம் தளமாக வடிவமைத்து ஒன்றுகூடுவதாகும். இது முக்கியமாக சட்டசபை, சோதனை, வெல்டிங் மற்றும் பெரிய உபகரணங்களை ஆய்வு செய்வதற்கு பயன்படுத்தப்படுகிறது.

வார்ப்பிரும்பு டி-க்ரூவ் தரை தண்டவாளங்களின் பொருள் நன்மைகள்:
வார்ப்பிரும்பு டி-க்ரூவ் தரையில் தண்டவாளங்களின் நன்மைகள்: வார்ப்பிரும்பு தரையில் தண்டவாளங்களைப் பயன்படுத்துவதன் மூலம், அவற்றை பெரிய தளங்களாக மாற்ற வேண்டிய அவசியமில்லை, இது பொருள் செலவுகளை மிச்சப்படுத்துகிறது மற்றும் ஒரு சிறிய இடத்தை ஆக்கிரமிக்கிறது, இதன் விளைவாக அதிக செலவு-செயல்திறன் ஏற்படுகிறது.

வார்ப்பிரும்பு டி-க்ரூவ் தரை ரெயிலின் பொருள் உயர் வலிமை கொண்ட சாம்பல் வார்ப்பிரும்பு HT200-250 ஆகும், இது HB170-240 இன் வேலை மேற்பரப்பு கடினத்தன்மை. நிலையான துல்லியம் மற்றும் நல்ல உடைகள் எதிர்ப்பைக் கொண்டு, உள் அழுத்தத்தை முற்றிலுமாக அகற்றுவதற்காக, 600 ℃ -700 ℃ அல்லது இயற்கை வயதான இரண்டு சுற்றுகள் 600 ℃ -700 ℃ அல்லது இயற்கை வயதான இரண்டு சுற்றுகள்.

பிசின் மணல் வார்ப்பு: வழிகாட்டி ரயில் உற்பத்தி நிலைத்தன்மையை எவ்வாறு உறுதி செய்கிறது

நேரியல் வழிகாட்டி தண்டவாளங்களில் துல்லியம் உற்பத்தி சிறப்போடு தொடங்குகிறது. விண்வெளி, வாகன மற்றும் கனரக தொழில்துறை பயன்பாடுகளுக்கு ஒப்பிடமுடியாத ஸ்திரத்தன்மையை வழங்கும் ஹெவி டியூட்டி லீனியர் கையேடு ரெயில்களை பொறியியலாளருக்கு ஸ்டோரேன் மேம்பட்ட பிசின் மணல் வார்ப்பைப் பயன்படுத்துகிறார். அனைத்து வழிகாட்டி ரயில் வகைகளிலும் எங்கள் செயல்முறை நம்பகத்தன்மை மற்றும் செயல்திறனை எவ்வாறு உறுதி செய்கிறது என்பது இங்கே:

1. பொருள் சிறப்பானது: தொழில்துறை கோரிக்கைகளுக்கான HT200-HT300 வார்ப்பிரும்பு

பிசின் மணல் வார்ப்பு HT200-HT300 சாம்பல் வார்ப்பிரும்பு (160-240HB கடினத்தன்மை) தேர்ந்தெடுப்பதன் மூலம் தொடங்குகிறது,:

சீரான வலிமை: 200–300MPA இழுவிசை வலிமை 5-50 டன் நகரும் கருவிகளை ஆதரிக்கிறது, இது ஹெவி டியூட்டி லீனியர் கையேடு ரெயில்களுக்கு ஏற்றது.
மன அழுத்த எதிர்ப்பு: சீரான தானிய அமைப்பு உள் அழுத்தத்தை 40% மற்றும் பசுமை மணல் வார்ப்பைக் குறைக்கிறது, நிலையான இயந்திர வழிகாட்டி ரெயில்களின் செயல்திறனுக்காக 10 ° C -40 ° C சூழல்களில் போரிடுவதைக் குறைக்கிறது.

2. சிக்கலான வடிவவியலுக்கான துல்லிய மோல்டிங்

சுய-கடினப்படுத்துதல் பிசின் மணல் இறுக்கமான சகிப்புத்தன்மையுடன் சிக்கலான வழிகாட்டி ரயில் வகைகளை செயல்படுத்துகிறது:

சி.என்.சி-வடிவ துல்லியம்: டி-ஸ்லாட் பரிமாணங்கள் (14–36 மிமீ அகலம், 8–20 மிமீ ஆழம்) ஆட்டோமேஷன் அமைப்புகளுடன் தடையற்ற ஒருங்கிணைப்புக்கு ± 0.1 மிமீ துல்லியத்துடன் அடையப்படுகின்றன.
முக்கிய நிலைத்தன்மை: உள் கோர்கள் 0.05 மிமீ/மீ நேரத்தையும், குறைபாடுகளைத் தடுப்பதற்கும், வகுப்பு 2–3 தட்டையான தன்மையை உறுதி செய்வதற்கும் (2000 மிமீ தண்டவாளங்களுக்கு .0.02 மிமீ/மீ) உறுதிசெய்கின்றன – துல்லியமான சீரமைப்புக்கு முக்கியமானவை.

3. ஆயுள் மற்றும் ஸ்திரத்தன்மைக்கு வெப்ப சிகிச்சை

3-படி செயல்முறை ரயில் செயல்திறனை மேம்படுத்துகிறது:

மன அழுத்தத்தை நீக்குதல் (550 ° C/4H): எந்திரம்/போக்குவரத்தின் போது சிதைவைத் தடுக்க 90% வார்ப்பு அழுத்தத்தை நீக்குகிறது.
இயல்பாக்குதல்: உயர்-சுழற்சி பயன்பாடுகளில் (10,000+ சுமை சுழற்சிகள்) 2x நீளமான உடைகள் எதிர்ப்பிற்கான தானிய கட்டமைப்பை சுத்திகரிக்கிறது.
மேற்பரப்பு அரைத்தல்: மென்மையான இயக்கம் மற்றும் தானியங்கி அமைப்புகளில் குறைந்தபட்ச உராய்வுக்கு RA ≤1.6μm க்கு முடிகிறது.

4. தனிப்பயனாக்கக்கூடிய அளவு மற்றும் சுமை திறன்

ஸ்டோரேன் அனைத்து வழிகாட்டி ரயில் அளவு மற்றும் சுமை தேவைகளுக்கு ஏற்றது:

நிலையான வரம்பு: 1500–4000 மிமீ நீளம், பொதுவான பயன்பாட்டிற்கு 200–500 மிமீ அகலம்; பெரிதாக்கப்பட்ட இயந்திரங்களுக்கு 6000 மிமீ வரை தனிப்பயன் அளவுகள்.
வலுவூட்டப்பட்ட வடிவமைப்பு: வலை கட்டமைப்புகள் கூடுதல் எடை இல்லாமல் சுமை திறனை 30% (80 டன்/மீ வரை) அதிகரிக்கின்றன, இது விண்வெளி சட்டசபைக்கு துல்லியம் மற்றும் இயக்கம் தேவைப்படுகிறது.

5. ஸ்டோரேனின் வார்ப்பு நன்மை

பல்துறை: அனைத்து வழிகாட்டி ரயில் வகைகளையும் உருவாக்குகிறது-இலகுரக துல்லியமான தண்டவாளங்கள் முதல் கரடுமுரடான கனரக-கடமை மாதிரிகள் வரை-சமமான துல்லியத்துடன்.
தர உத்தரவாதம்: 3D லேசர் ஸ்கேனிங்/சி.எம்.எம் சோதனை ஜிபி/டி 1958-2017/ஐஎஸ்ஓ 1101 உடன் இணங்குவதை உறுதி செய்கிறது, இது பரிமாண சறுக்கலுக்கு எதிராக 1 ஆண்டு உத்தரவாதத்தால் ஆதரிக்கப்படுகிறது.
செயல்திறன்: 500 பிசிக்கள்/நாள் திறன் 7 நாட்களில் நிலையான தண்டவாளங்களை வழங்குகிறது, 4–6 வாரங்களில் தனிப்பயன் தீர்வுகள் -வேகம் மற்றும் நிலைத்தன்மையை சமப்படுத்துதல்.

நேரியல் வழிகாட்டி தண்டவாளங்களில் நிலைத்தன்மை வடிவமைக்கப்பட்டுள்ளது, தற்செயலானது அல்ல. ஸ்டோரேனின் பிசின் மணல் வார்ப்பு பிரீமியம் பொருட்கள், துல்லியமான மோல்டிங் மற்றும் கடுமையான வெப்ப சிகிச்சையை ஒருங்கிணைத்து, கடுமையான தொழில்துறை கோரிக்கைகளை பூர்த்தி செய்யும் கனரக நேரியல் வழிகாட்டி தண்டவாளங்கள் மற்றும் இயந்திர வழிகாட்டி தண்டவாளங்களை வழங்குகிறது. இன்று எங்கள் வழிகாட்டி ரயில் வகைகளை ஆராய்ந்து, மேம்பட்ட உற்பத்தி உபகரணங்கள் செயல்திறன் மற்றும் நீண்ட ஆயுளில் ஏற்படும் வித்தியாசத்தை அனுபவிக்கவும்.

வழிகாட்டி தண்டவாளங்கள் செலவு சேமிப்புக்காக வார்ப்பிரும்பு மேற்பரப்பு தகடுகளை எவ்வாறு மாற்றுகின்றன

பாரம்பரிய வார்ப்பிரும்பு மேற்பரப்பு தகடுகள் தொழில்துறை சட்டசபை மற்றும் ஆய்வில் ஆதிக்கம் செலுத்துகின்றன, ஆனால் அவற்றின் மொத்த, நிலையான அளவு மற்றும் அதிக பராமரிப்பு செலவுகள் நவீன உற்பத்தி செயல்திறனை சவால் செய்கின்றன. ஸ்டோரேன் நேரியல் வழிகாட்டி தண்டவாளங்களை செலவு குறைந்த மாற்றாக அறிமுகப்படுத்துகிறார், வழக்கமான தகடுகளுடன் ஒப்பிடும்போது துல்லியம், நெகிழ்வுத்தன்மை மற்றும் 30% வரை மொத்த செலவு சேமிப்பு ஆகியவற்றை வழங்குகிறது. எங்கள் வழிகாட்டி ரயில் வகைகள் தொழில்துறை பணிகளை எவ்வாறு மறுவரையறை செய்கின்றன என்பது இங்கே:

1. விண்வெளி சேமிப்பு வடிவமைப்பு: 50% தடம் குறைப்பு

வார்ப்பிரும்பு தகடுகள் (எ.கா., 2000×1500 மிமீ) விரிவான மாடி இடம் மற்றும் கனமான அடித்தளங்கள் தேவை, ஆனால் ஸ்டோரேனின் கனரக-கடமை நேரியல் வழிகாட்டி தண்டவாளங்கள் மட்டு, நெறிப்படுத்தப்பட்ட தீர்வுகளை வழங்குகின்றன:

செங்குத்து மற்றும் கிடைமட்ட நெகிழ்வுத்தன்மை: செங்குத்து வழிகாட்டி தண்டவாளங்கள் (எ.கா., 1500 மிமீ உயர மாதிரிகள்) சுவர்கள் அல்லது ஸ்டாண்டுகளில் செங்குத்தாக ஏற்றி, தரை பகுதியை தியாகம் செய்யாமல் 3D சட்டசபை பணியிடங்களை உருவாக்குகின்றன the சிறிய ரோபோ செல்கள் அல்லது தானியங்கி வெல்டிங் நிலையங்களுக்கு இடம்.
தனிப்பயனாக்கக்கூடிய நீளம்: நிலையான வழிகாட்டி ரயில் அளவு 1000–4000 மிமீ வரை இருக்கும், பெரிதாக்கப்பட்ட பயன்பாடுகளுக்கு (6000 மிமீ வரை) தடையற்ற பிளவுபடுகிறது, பொருள் கழிவுகளை 40% குறைத்து, வெட்டு-க்கு-அளவிலான வார்ப்பிரும்பு தகடுகள்.

2. சமரசம் இல்லாமல் செலவு குறைந்த துல்லியம்

வார்ப்பிரும்பு தகடுகள் வகுப்பு 2 தட்டையான தன்மையை (≤0.02 மிமீ/மீ) அடையும்போது, ஸ்டோரேனின் தரை-ஃபினிஷ் லீனியர் கையேடு ரெயில்கள் இந்த துல்லியத்தை 30% குறைந்த வழிகாட்டி ரயில் விலையில் பொருத்துகின்றன:

பொருள் செயல்திறன்: HT200 வார்ப்பிரும்பு கட்டுமானம் (180HB கடினத்தன்மை) திட மேற்பரப்பு தகடுகளை விட 25% குறைவான பொருளைப் பயன்படுத்துகிறது, அதே நேரத்தில் 50 டன்/மீ சுமை திறனை பராமரிக்கிறது, விறைப்பு மற்றும் பொருளாதாரத்தை சமநிலைப்படுத்துகிறது.
குறைக்கப்பட்ட பராமரிப்பு: அரிப்பு எதிர்ப்பு ஊறுகாய் எண்ணெய் முடிவுகள் (5μm தடிமன்) குளிரூட்டி மற்றும் ஈரப்பதத்திலிருந்து பாதுகாக்கின்றன, வருடாந்திர மறுசீரமைப்பு தேவைப்படும் (பெரிய தட்டுகளுக்கு $ 5,000+ செலவு) தேவைப்படும் இணைக்கப்படாத தகடுகளுடன் ஒப்பிடும்போது சேவை ஆயுளை 2x ஆல் நீட்டிக்கிறது.

3. டைனமிக் பணிப்பாய்வுகளுக்கான தகவமைப்பு

நிலையான வார்ப்பிரும்பு தட்டுகள் உற்பத்தி தேவைகளை மாற்றுவதன் மூலம் போராடுகின்றன, ஆனால் எங்கள் வழிகாட்டி ரயில் வகைகள் பல்துறைத்திறனில் சிறந்து விளங்குகின்றன:

மட்டு டி-ஸ்லாட் வடிவமைப்பு: 14–36 மிமீ அகலமான இடங்கள் (± 0.1 மிமீ சகிப்புத்தன்மை) விரைவான-வெளியீட்டு கவ்வியில், ரோபோ ஆயுதங்கள் அல்லது அளவீட்டு கருவிகளை ஏற்றுக்கொள்கின்றன, தட்டு அடிப்படையிலான அமைப்புகளுக்கு 5 நிமிட பொருத்துதல் மறுசீரமைப்பிற்கு எதிராக 2+ மணிநேரங்களை இயக்குகின்றன.
ஹெவி டியூட்டி செயல்திறன்: வலுவூட்டப்பட்ட ஹெவி டியூட்டி லீனியர் கையேடு ரெயில்கள் (80 டன்/மீ சுமை திறன்) ஸ்டாம்பிங் பத்திரிகை கூறுகள் அல்லது விண்வெளி உருகி பிரிவுகளை ஆதரிக்கின்றன, பல-தட்டு கூட்டங்களை சீரமைப்பை எளிதாக்கும் ஒற்றை ரயில் அமைப்புகளுடன் மாற்றுகின்றன.

4. ஸ்டோரேனின் மதிப்பு முன்மொழிவு: செலவு சேமிப்பை விட அதிகம்

விரைவான வரிசைப்படுத்தல்: முன்-இயந்திர ரெயில்ஸ் கப்பல் நிறுவலுக்குத் தயாராக உள்ளது, வார்ப்பிரும்பு தகடுகளை சமன் செய்தல் மற்றும் நங்கூரமிடுவதை ஒப்பிடும்போது அமைவு நேரத்தை 60% குறைத்தல்.
தனிப்பயன் தீர்வுகள்: மின்னணு சட்டசபை அல்லது காற்றாலை விசையாழி உற்பத்திக்கு பெரிதாக்கப்பட்ட வழிகாட்டி ரயில் அளவு தேவையா? எங்கள் OEM குழு 4-6 வாரங்களில் வடிவமைக்கப்பட்ட இயந்திர வழிகாட்டி தண்டவாளங்களை வழங்குகிறது, குறைந்தபட்ச ஆர்டர் கூடுதல் கட்டணம் இல்லாமல்.
தர உத்தரவாதம்: ஒவ்வொரு ரெயிலும் ஜிபி/டி 1958-2017 வடிவியல் சகிப்புத்தன்மையை பூர்த்தி செய்கிறது மற்றும் 1 ஆண்டு உத்தரவாதத்தை உள்ளடக்கியது-பட்ஜெட் மாற்றுகளைச் செயல்படுத்துவதில் முதலீடு செய்வதற்கான அபாயத்தை நீக்குகிறது.

5. செலவு சேமிப்பு செயல்திறனை பூர்த்தி செய்யும் பயன்பாடுகள்

தானியங்கி சட்டசபை: 3M² வார்ப்பிரும்பு தகடுகளை இரண்டு 2000 மிமீ ஹெவி-டூட்டி லீனியர் கையேடு ரெயில்களுடன் மாற்றவும், முன்பண செலவுகளில் $ 10,000 மற்றும் என்ஜின் தொகுதி சீரமைப்புக்கு 20% மாடி இடத்தை சேமிக்கவும்.
விண்வெளி கருவி: இலகுரக நேரியல் வழிகாட்டி தண்டவாளங்கள் (சமமான தட்டுகளை விட 30% இலகுவானவை) விங் கூறு ஆய்வின் போது கிரேன் சுமை தேவைகளை குறைத்து, செயல்பாட்டு ஆற்றல் செலவுகளைக் குறைக்கிறது.
பொது எந்திரம்: போர்ட்டபிள் கையேடு ரயில் வகைகள் (50–100 கிலோ எடை) நிரந்தர தட்டு நிறுவல்களின் தேவையை நீக்குகின்றன, இது அடிக்கடி உபகரணங்கள் மறுசீரமைப்புடன் வேலை கடைகளுக்கு ஏற்றது.

காலாவதியான வார்ப்பிரும்பு தகடுகள் உங்கள் பட்ஜெட்டையும் தரை இடத்தையும் வடிகட்ட வேண்டாம். ஸ்டோரேனின் நேரியல் வழிகாட்டி தண்டவாளங்கள் உங்கள் செயல்பாடுகளை எதிர்காலத்தில் ஆதரிப்பதற்கான மட்டுப்படுத்தலுடன், செலவின் ஒரு பகுதியிலேயே உங்களுக்குத் தேவையான துல்லியத்தை வழங்குகின்றன. தொழில்துறை ராட்சதர்களுக்கான ஹெவி டியூட்டி லீனியர் கையேடு ரெயில்கள் முதல் முக்கிய பயன்பாடுகளுக்கான தனிப்பயனாக்கக்கூடிய வழிகாட்டி ரயில் வகைகள் வரை, நாங்கள் பணிநிலைய தீர்வுகளில் மதிப்பை மறுவரையறை செய்கிறோம். இன்று எங்கள் போட்டி வழிகாட்டி ரயில் விலை விருப்பங்களை ஆராய்ந்து செயல்திறனை தியாகம் செய்யாமல் சேமிக்கத் தொடங்குங்கள்.

•
• பட உரை விளக்கம் 1
•
•

விவரக்குறிப்பு மற்றும் மாதிரி (நீளம் x அகலம் x உயரம்) (அலகு: மிமீ)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

வார்ப்பிரும்பு டி-ஸ்லாட் மாடி வழிகாட்டி ரெயிலின் தொழில்நுட்ப விவரக்குறிப்பு:
